Datasheet LTC2153-14 (Analog Devices) - 10

ManufacturerAnalog Devices
Description14-Bit 310Msps ADC
Pages / Page26 / 10 — FuncTional block DiagraM. Figure 1. Functional Block Diagram
File Format / SizePDF / 837 Kb
Document LanguageEnglish

FuncTional block DiagraM. Figure 1. Functional Block Diagram

FuncTional block DiagraM Figure 1 Functional Block Diagram

Model Line for this Datasheet

Text Version of Document

LTC2153-14
FuncTional block DiagraM
VDD OVDD D12_13 14-BIT ANALOG CORRECTION • S/H OUTPUT PIPELINED DDR INPUT LOGIC DRIVERS • ADC LVDS • D0_1 VCM V 0.1µF CM OGND BUFFER BUFFER GND CS CLOCK/DUTY CLOCK SCK CYCLE CONTROL SPI SDI VREF SDO 2.2µF PAR/SER 1.25V REFERENCE GND GND RANGE SENSE SELECT 215314 F01

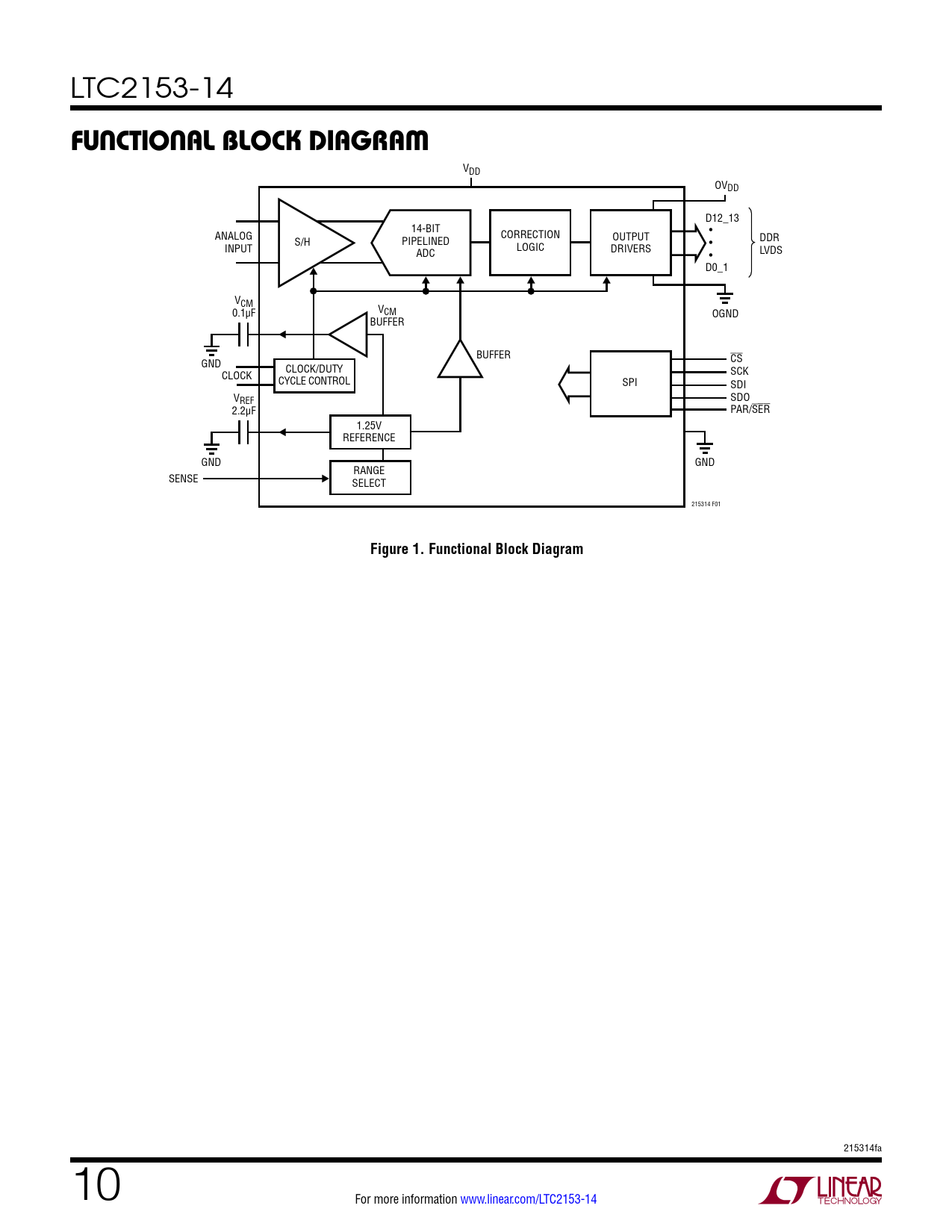

Figure 1. Functional Block Diagram
