Datasheet ADA4870-KGD (Analog Devices) - 8

ManufacturerAnalog Devices
DescriptionHigh Speed, High Voltage, 1 A Output Drive Amplifier
Pages / Page8 / 8 — ADA4870-KGD. Known Good Die. OUTLINE DIMENSIONS. 2.965. 0.000254. 1.825. …
File Format / SizePDF / 224 Kb
Document LanguageEnglish

ADA4870-KGD. Known Good Die. OUTLINE DIMENSIONS. 2.965. 0.000254. 1.825. TOP VIEW. SIDE VIEW. (CIRCUIT SIDE). 0.072 × 0.072. 2014-. 19-. 09-

ADA4870-KGD Known Good Die OUTLINE DIMENSIONS 2.965 0.000254 1.825 TOP VIEW SIDE VIEW (CIRCUIT SIDE) 0.072 × 0.072 2014- 19- 09-

Model Line for this Datasheet

Text Version of Document

ADA4870-KGD Known Good Die OUTLINE DIMENSIONS 2.965 0.000254 1.825 A TOP VIEW SIDE VIEW (CIRCUIT SIDE) 0.072 × 0.072 2014- 19- 09-

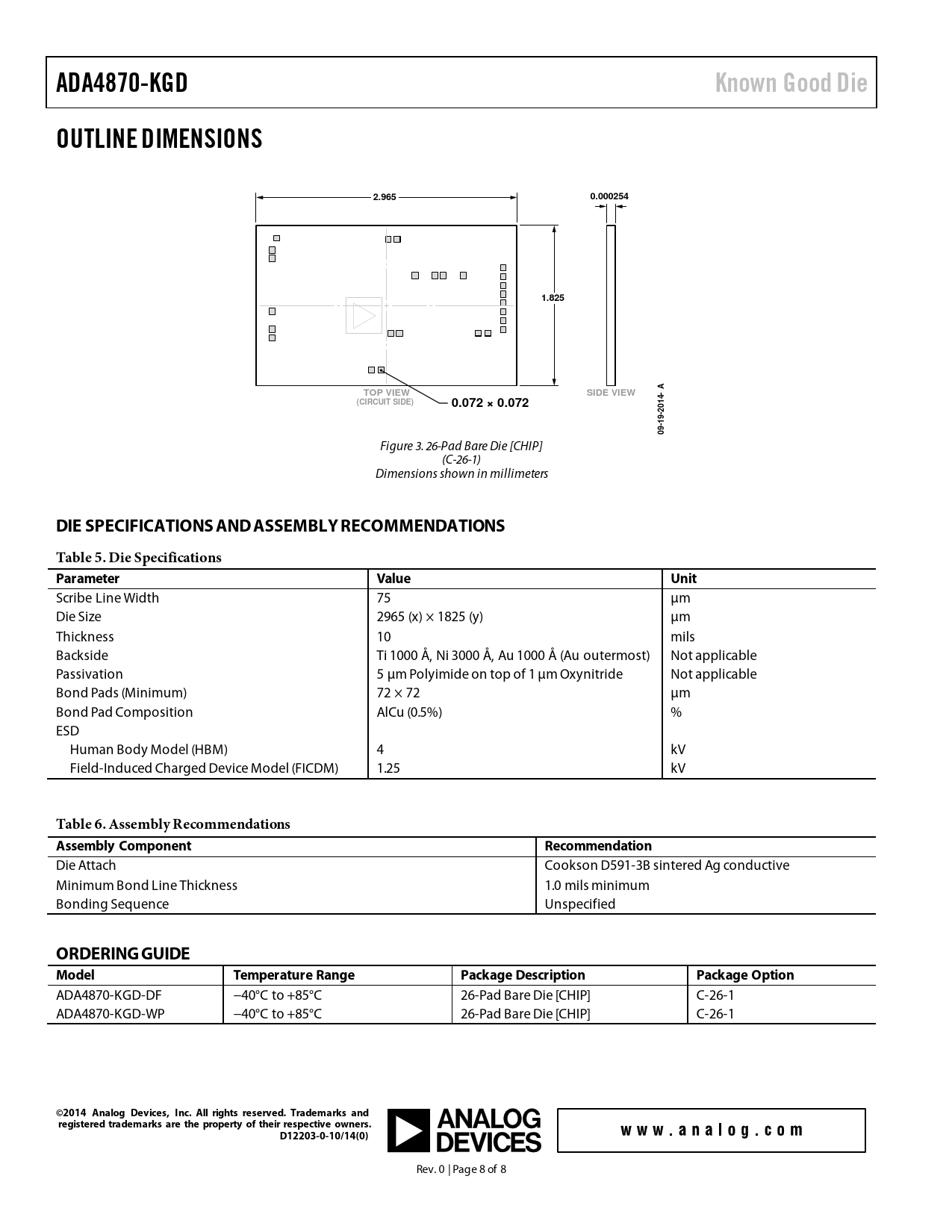

Figure 3. 26-Pad Bare Die [CHIP] (C-26-1) Dimensions shown in millimeters
DIE SPECIFICATIONS AND ASSEMBLY RECOMMENDATIONS Table 5. Die Specifications Parameter Value Unit
Scribe Line Width 75 µm Die Size 2965 (x) × 1825 (y) µm Thickness 10 mils Backside Ti 1000 Å, Ni 3000 Å, Au 1000 Å (Au outermost) Not applicable Passivation 5 µm Polyimide on top of 1 µm Oxynitride Not applicable Bond Pads (Minimum) 72 × 72 µm Bond Pad Composition AlCu (0.5%) % ESD Human Body Model (HBM) 4 kV Field-Induced Charged Device Model (FICDM) 1.25 kV
Table 6. Assembly Recommendations Assembly Component Recommendation
Die Attach Cookson D591-3B sintered Ag conductive Minimum Bond Line Thickness 1.0 mils minimum Bonding Sequence Unspecified
ORDERING GUIDE Model Temperature Range Package Description Package Option
ADA4870-KGD-DF −40°C to +85°C 26-Pad Bare Die [CHIP] C-26-1 ADA4870-KGD-WP −40°C to +85°C 26-Pad Bare Die [CHIP] C-26-1
