siMpliFieD block DiagraM
SVIN RUN/SS LTM4600HV 1000pF VIN, 4.5V TO 28V ABS MAX PGOOD 1.5μF CIN Q1 COMP INT V COMP OUT, 2.5V/10A MAX FCB COUT 4.75k 15μF CONTROLLER 6.3V fADJ SGND 10Ω Q2 PGND EXTVCC 100k 0.5% VOSET R6 31.6k 4600hv F01

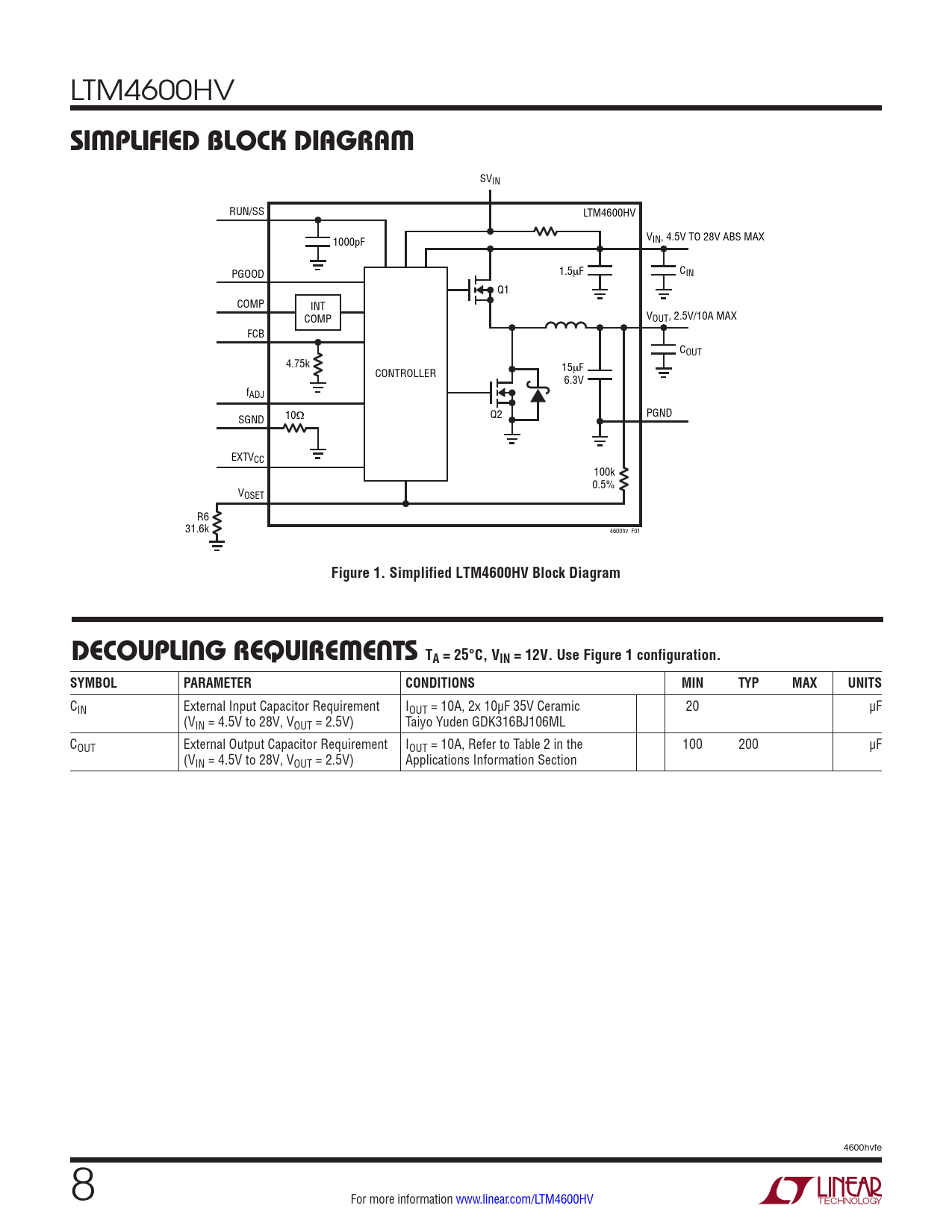

Figure 1. Simplified LTM4600HV Block Diagram Decoupling requireMenTs TA = 25°C, VIN = 12V. Use Figure 1 configuration. SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS
CIN External Input Capacitor Requirement IOUT = 10A, 2x 10µF 35V Ceramic 20 µF (VIN = 4.5V to 28V, VOUT = 2.5V) Taiyo Yuden GDK316BJ106ML COUT External Output Capacitor Requirement IOUT = 10A, Refer to Table 2 in the 100 200 µF (VIN = 4.5V to 28V, VOUT = 2.5V) Applications Information Section 4600hvfe 8 For more information www.linear.com/LTM4600HV Document Outline Features Applications Typical Application Description Absolute Maximum Ratings Pin Configuration Order Information Electrical Characteristics Typical Performance Characteristics Pin Functions Simplified Block Diagram Decoupling Requirements Operation Applications Information Typical Applications Package Description Revision History Typical Application Related Parts
