Datasheet MMBT3906 (Diodes) - 4 Manufacturer Diodes Description PNP Pages / Page 7 / 4 — MMBT3906. Electrical Characteristics. Characteristic. Symbol. Min. Max. … File Format / Size PDF / 262 Kb Document Language English
MMBT3906. Electrical Characteristics. Characteristic. Symbol. Min. Max. Unit. Test Condition. OFF CHARACTERISTICS. ON CHARACTERISTICS
Download PDF

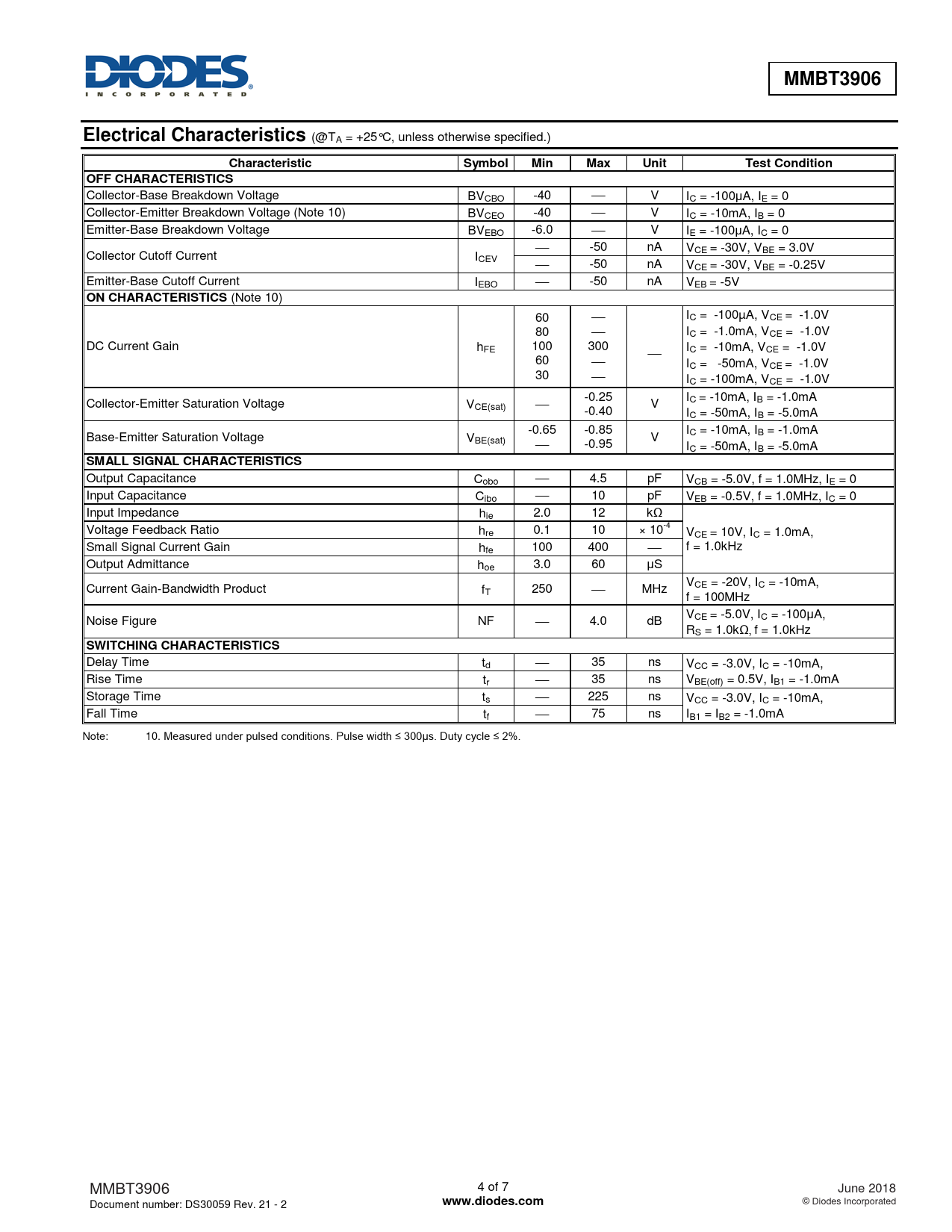

Model Line for this Datasheet Text Version of Document MMBT3906 Electrical Characteristics (@TA = +25°C, unless otherwise specified.)Characteristic Symbol Min Max Unit Test Condition OFF CHARACTERISTICS Collector-Base Breakdown Voltage BVCBO -40 V IC = -100μA, IE = 0 Collector-Emitter Breakdown Voltage (Note 10) BVCEO -40 V IC = -10mA, IB = 0 Emitter-Base Breakdown Voltage BVEBO -6.0 V IE = -100μA, IC = 0 -50 nA V Collector Cutoff Current CE = -30V, VBE = 3.0V ICEV -50 nA VCE = -30V, VBE = -0.25V Emitter-Base Cutoff Current IEBO -50 nA VEB = -5VON CHARACTERISTICS (Note 10) 60 IC = -100µA, VCE = -1.0V 80 I C = -1.0mA, VCE = -1.0V DC Current Gain hFE 100 300 I C = -10mA, VCE = -1.0V 60 IC = -50mA, VCE = -1.0V 30 IC = -100mA, VCE = -1.0V -0.25 I Collector-Emitter Saturation Voltage V C = -10mA, IB = -1.0mA CE(sat) V -0.40 IC = -50mA, IB = -5.0mA -0.65 -0.85 I Base-Emitter Saturation Voltage V C = -10mA, IB = -1.0mA BE(sat) V -0.95 IC = -50mA, IB = -5.0mASMALL SIGNAL CHARACTERISTICS Output Capacitance Cobo 4.5 pF VCB = -5.0V, f = 1.0MHz, IE = 0 Input Capacitance Cibo 10 pF VEB = -0.5V, f = 1.0MHz, IC = 0 Input Impedance hie 2.0 12 kΩ Voltage Feedback Ratio hre 0.1 10 × 10-4 VCE = 10V, IC = 1.0mA, Small Signal Current Gain h f = 1.0kHz fe 100 400 Output Admittance hoe 3.0 60 μS V Current Gain-Bandwidth Product f CE = -20V, IC = -10mA, T 250 MHz f = 100MHz V Noise Figure NF 4.0 dB CE = -5.0V, IC = -100μA, RS = 1.0kΩ, f = 1.0kHzSWITCHING CHARACTERISTICS Delay Time td 35 ns VCC = -3.0V, IC = -10mA, Rise Time tr 35 ns VBE(off) = 0.5V, IB1 = -1.0mA Storage Time ts 225 ns VCC = -3.0V, IC = -10mA, Fall Time tf 75 ns IB1 = IB2 = -1.0mA Note: 10. Measured under pulsed conditions. Pulse width ≤ 300µs. Duty cycle ≤ 2%. MMBT3906 4 of 7 June 2018 Document number: DS30059 Rev. 21 - 2www.diodes.com © Diodes Incorporated Document Outline Mechanical Data Characteristic Features Marking Information Package Outline Dimensions Suggested Pad Layout
