Pages / Page24 / 6 — ADT7410. Data Sheet. PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS. SCL 1. …
RevisionC
File Format / SizePDF / 437 Kb
Document LanguageEnglish

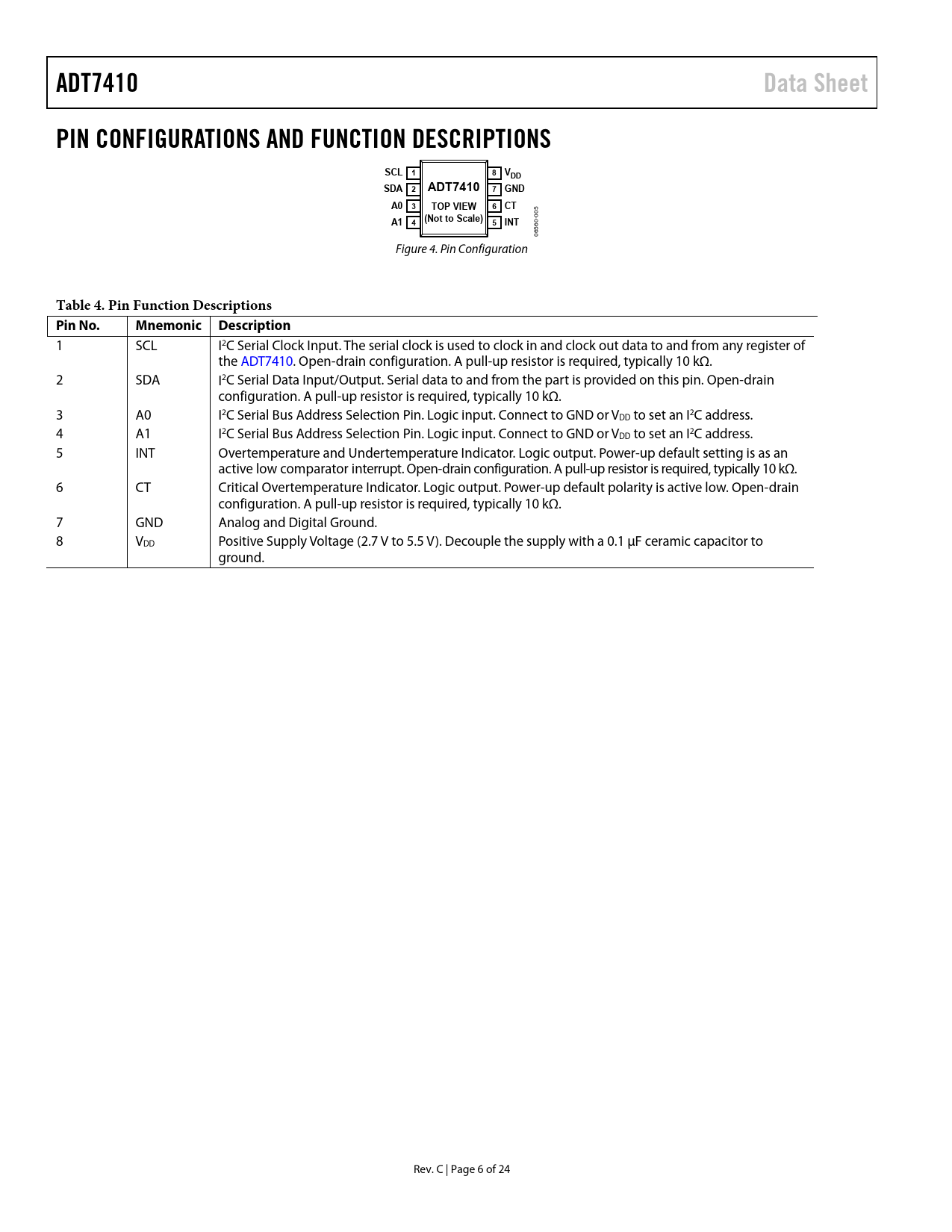

ADT7410. Data Sheet. PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS. SCL 1. 8 VDD. SDA 2. ADT7410 7 GND. A0 3. TOP VIEW. 6 CT

ADT7410 Data Sheet PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS SCL 1 8 VDD SDA 2 ADT7410 7 GND A0 3 TOP VIEW 6 CT

Model Line for this Datasheet

Text Version of Document

ADT7410 Data Sheet PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS SCL 1 8 VDD SDA 2 ADT7410 7 GND A0 3 TOP VIEW 6 CT
005
A1 4 (Not to Scale) 5 INT
60- 65 0 Figure 4. Pin Configuration
Table 4. Pin Function Descriptions Pin No. Mnemonic Description
1 SCL I2C Serial Clock Input. The serial clock is used to clock in and clock out data to and from any register of the ADT7410. Open-drain configuration. A pull-up resistor is required, typically 10 kΩ. 2 SDA I2C Serial Data Input/Output. Serial data to and from the part is provided on this pin. Open-drain configuration. A pull-up resistor is required, typically 10 kΩ. 3 A0 I2C Serial Bus Address Selection Pin. Logic input. Connect to GND or VDD to set an I2C address. 4 A1 I2C Serial Bus Address Selection Pin. Logic input. Connect to GND or VDD to set an I2C address. 5 INT Overtemperature and Undertemperature Indicator. Logic output. Power-up default setting is as an active low comparator interrupt. Open-drain configuration. A pull-up resistor is required, typically 10 kΩ. 6 CT Critical Overtemperature Indicator. Logic output. Power-up default polarity is active low. Open-drain configuration. A pull-up resistor is required, typically 10 kΩ. 7 GND Analog and Digital Ground. 8 VDD Positive Supply Voltage (2.7 V to 5.5 V). Decouple the supply with a 0.1 μF ceramic capacitor to ground. Rev. C | Page 6 of 24 Document Outline FEATURES APPLICATIONS GENERAL DESCRIPTION FUNCTIONAL BLOCK DIAGRAM TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS I2C TIMING SPECIFICATIONS Timing Diagram ABSOLUTE MAXIMUM RATINGS ESD CAUTION PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS THEORY OF OPERATION CIRCUIT INFORMATION CONVERTER DETAILS TEMPERATURE MEASUREMENT ONE-SHOT MODE 1 SPS MODE CT and INT Operation in One-Shot Mode SHUTDOWN FAULT QUEUE TEMPERATURE DATA FORMAT TEMPERATURE CONVERSION FORMULAS 16-Bit Temperature Data Format 13-Bit Temperature Data Format 10-Bit Temperature Data Format 9-Bit Temperature Data Format REGISTERS ADDRESS POINTER REGISTER TEMPERATURE VALUE REGISTERS STATUS REGISTER CONFIGURATION REGISTER THIGH SETPOINT REGISTERS TLOW SETPOINT REGISTERS TCRIT SETPOINT REGISTERS THYST SETPOINT REGISTER ID REGISTER SERIAL INTERFACE SERIAL BUS ADDRESS WRITING DATA READING DATA RESET GENERAL CALL INT AND CT OUTPUTS UNDERTEMPERATURE AND OVERTEMPERATURE DETECTION Comparator Mode Interrupt Mode APPLICATIONS INFORMATION THERMAL RESPONSE TIME SUPPLY DECOUPLING TEMPERATURE MONITORING OUTLINE DIMENSIONS ORDERING GUIDE
