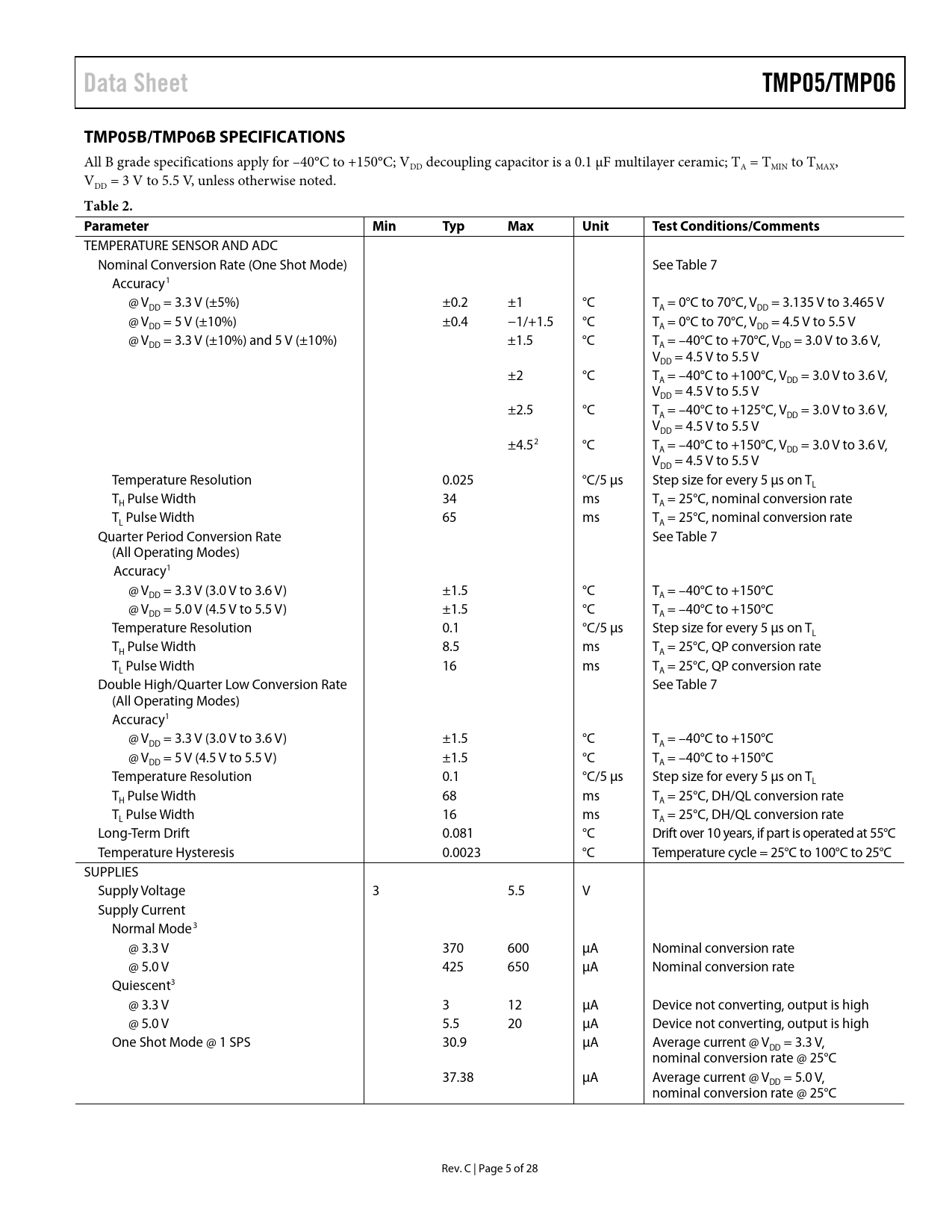

Data Sheet TMP05/TMP06 TMP05B/TMP06B SPECIFICATIONS
All B grade specifications apply for –40°C to +150°C; VDD decoupling capacitor is a 0.1 µF multilayer ceramic; TA = TMIN to TMAX, VDD = 3 V to 5.5 V, unless otherwise noted.
Table 2. Parameter Min Typ Max Unit Test Conditions/Comments
TEMPERATURE SENSOR AND ADC Nominal Conversion Rate (One Shot Mode) See Table 7 Accuracy1 @ V = 3.3 V (±5%) ±0.2 ±1 °C T = 0°C to 70°C, V = 3.135 V to 3.465 V DD A DD @ V = 5 V (±10%) ±0.4 −1/+1.5 °C T = 0°C to 70°C, V = 4.5 V to 5.5 V DD A DD @ V = 3.3 V (±10%) and 5 V (±10%) ±1.5 °C T = –40°C to +70°C, V = 3.0 V to 3.6 V, DD A DD V = 4.5 V to 5.5 V DD ±2 °C T = –40°C to +100°C, V = 3.0 V to 3.6 V, A DD V = 4.5 V to 5.5 V DD ±2.5 °C T = –40°C to +125°C, V = 3.0 V to 3.6 V, A DD V = 4.5 V to 5.5 V DD ±4.52 °C T = –40°C to +150°C, V = 3.0 V to 3.6 V, A DD V = 4.5 V to 5.5 V DD Temperature Resolution 0.025 °C/5 µs Step size for every 5 µs on T L T Pulse Width 34 ms T = 25°C, nominal conversion rate H A T Pulse Width 65 ms T = 25°C, nominal conversion rate L A Quarter Period Conversion Rate See Table 7 (All Operating Modes) Accuracy1 @ V = 3.3 V (3.0 V to 3.6 V) ±1.5 °C T = –40°C to +150°C DD A @ V = 5.0 V (4.5 V to 5.5 V) ±1.5 °C T = –40°C to +150°C DD A Temperature Resolution 0.1 °C/5 µs Step size for every 5 µs on T L T Pulse Width 8.5 ms T = 25°C, QP conversion rate H A T Pulse Width 16 ms T = 25°C, QP conversion rate L A Double High/Quarter Low Conversion Rate See Table 7 (All Operating Modes) Accuracy1 @ V = 3.3 V (3.0 V to 3.6 V) ±1.5 °C T = –40°C to +150°C DD A @ V = 5 V (4.5 V to 5.5 V) ±1.5 °C T = –40°C to +150°C DD A Temperature Resolution 0.1 °C/5 µs Step size for every 5 µs on T L T Pulse Width 68 ms T = 25°C, DH/QL conversion rate H A T Pulse Width 16 ms T = 25°C, DH/QL conversion rate L A Long-Term Drift 0.081 °C Drift over 10 years, if part is operated at 55°C Temperature Hysteresis 0.0023 °C Temperature cycle = 25°C to 100°C to 25°C SUPPLIES Supply Voltage 3 5.5 V Supply Current Normal Mode3 @ 3.3 V 370 600 µA Nominal conversion rate @ 5.0 V 425 650 µA Nominal conversion rate Quiescent3 @ 3.3 V 3 12 µA Device not converting, output is high @ 5.0 V 5.5 20 µA Device not converting, output is high One Shot Mode @ 1 SPS 30.9 µA Average current @ V = 3.3 V, DD nominal conversion rate @ 25°C 37.38 µA Average current @ V = 5.0 V, DD nominal conversion rate @ 25°C Rev. C | Page 5 of 28 Document Outline Features Applications Functional Block Diagram General Description Product Highlights Revision History Specifications TMP05A/TMP06A Specifications TMP05B/TMP06B Specifications Timing Characteristics Absolute Maximum Ratings ESD Caution Pin Configuration and Function Descriptions Typical Performance Characteristics Theory of Operation Circuit Information Converter Details Functional Description Operating Modes Continuously Converting Mode One Shot Mode Conversion Rate Daisy-Chain Mode TMP05 Output TMP06 Output Application Hints Thermal Response Time Self-Heating Effects Supply Decoupling Layout Considerations Temperature Monitoring Daisy-Chain Application TMP05 Program Code Example 1 Continuously Converting Application TMP05 Program Code Example 2 Outline Dimensions Ordering Guide
