3. Основные параметры. 3.1. Рабочий диапазон. 3.2. Электрические параметры. Буквенное. Норма параметра. Температура
Model Line for this Datasheet
Text Version of Document

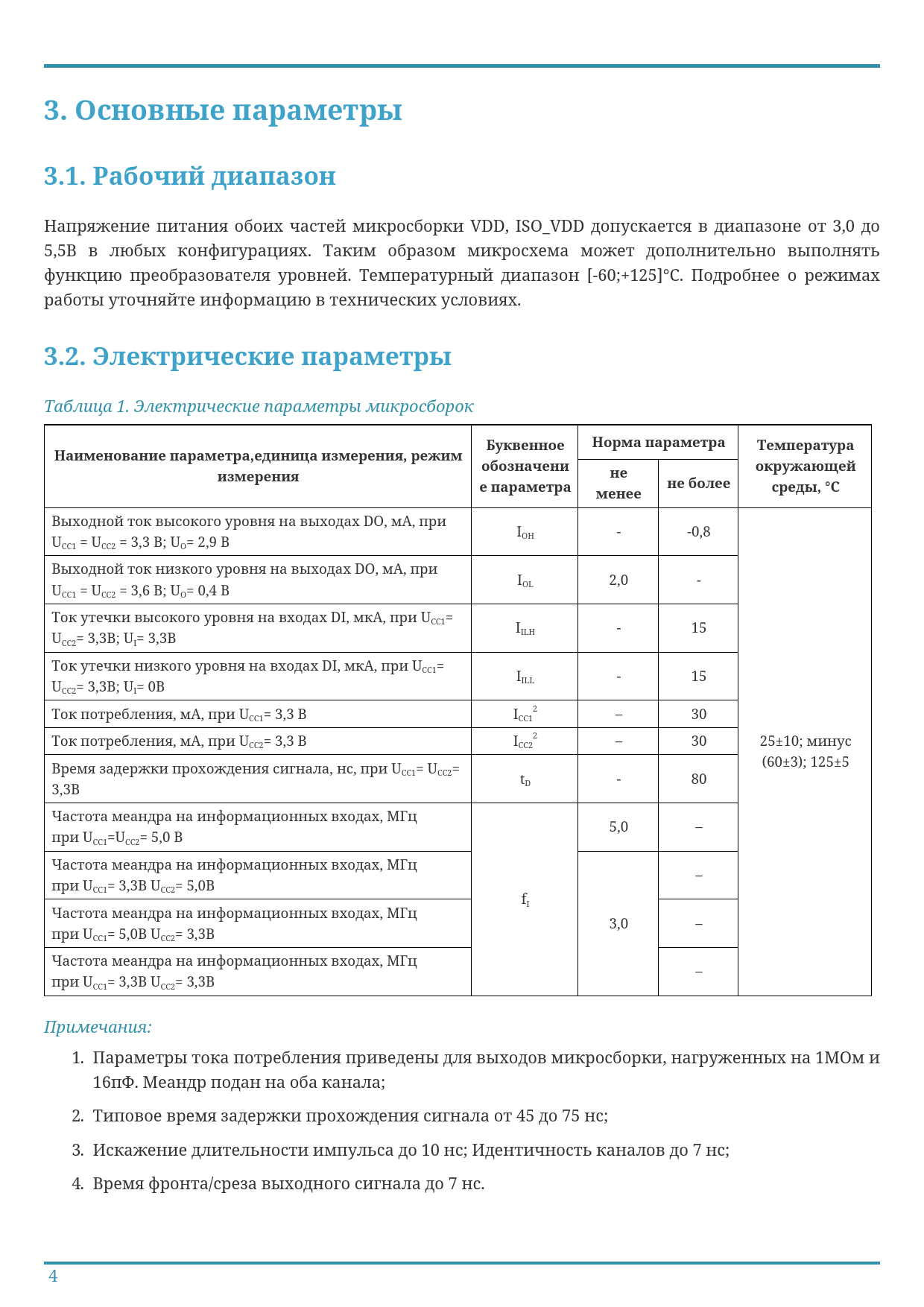

3. Основные параметры 3.1. Рабочий диапазон
Напряжение питания обоих частей микросборки VDD, ISO_VDD допускается в диапазоне от 3,0 до 5,5В в любых конфигурациях. Таким образом микросхема может дополнительно выполнять функцию преобразователя уровней. Температурный диапазон [-60;+125]°С. Подробнее о режимах работы уточняйте информацию в технических условиях.
3.2. Электрические параметры
Таблица 1. Электрические параметры микросборок
Буквенное Норма параметра Температура Наименование параметра,единица измерения, режим обозначени окружающей измерения не е параметра не более среды, °С менее
Выходной ток высокого уровня на выходах DO, мА, при I U OH - -0,8 СС1 = UСС2 = 3,3 В; UO= 2,9 В Выходной ток низкого уровня на выходах DO, мА, при I U OL 2,0 - СС1 = UСС2 = 3,6 В; UO= 0,4 В Ток утечки высокого уровня на входах DI, мкА, при UCC1= I U ILH - 15 СС2= 3,3В; UI= 3,3В Ток утечки низкого уровня на входах DI, мкА, при UCC1= I U ILL - 15 СС2= 3,3В; UI= 0В Ток потребления, мА, при U 2 CC1= 3,3 В ICC1 – 30 Ток потребления, мА, при U 2 СС2= 3,3 В ICC2 – 30 25±10; минус (60±3); 125±5 Время задержки прохождения сигнала, нс, при UCC1= UСС2= t 3,3В D - 80 Частота меандра на информационных входах, МГц 5,0 – при UCC1=UCC2= 5,0 В Частота меандра на информационных входах, МГц – при UCC1= 3,3В UCC2= 5,0В fI Частота меандра на информационных входах, МГц 3,0 – при UCC1= 5,0В UCC2= 3,3В Частота меандра на информационных входах, МГц – при UCC1= 3,3В UCC2= 3,3В Примечания: 1. Параметры тока потребления приведены для выходов микросборки, нагруженных на 1МОм и 16пФ. Меандр подан на оба канала; 2. Типовое время задержки прохождения сигнала от 45 до 75 нс; 3. Искажение длительности импульса до 10 нс; Идентичность каналов до 7 нс; 4. Время фронта/среза выходного сигнала до 7 нс. 4 Document Outline Микросборка двухканальная гальванической развязки цифровых сигналов 2015ВВ045 : 1.0 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 3. Основные параметры 3.1. Рабочий диапазон 3.2. Электрические параметры 3.3. Назначение выводов и их описание 3.4. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Конструктивные решения 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Отладочная плата 6. Обратная связь 7. Лист изменений
