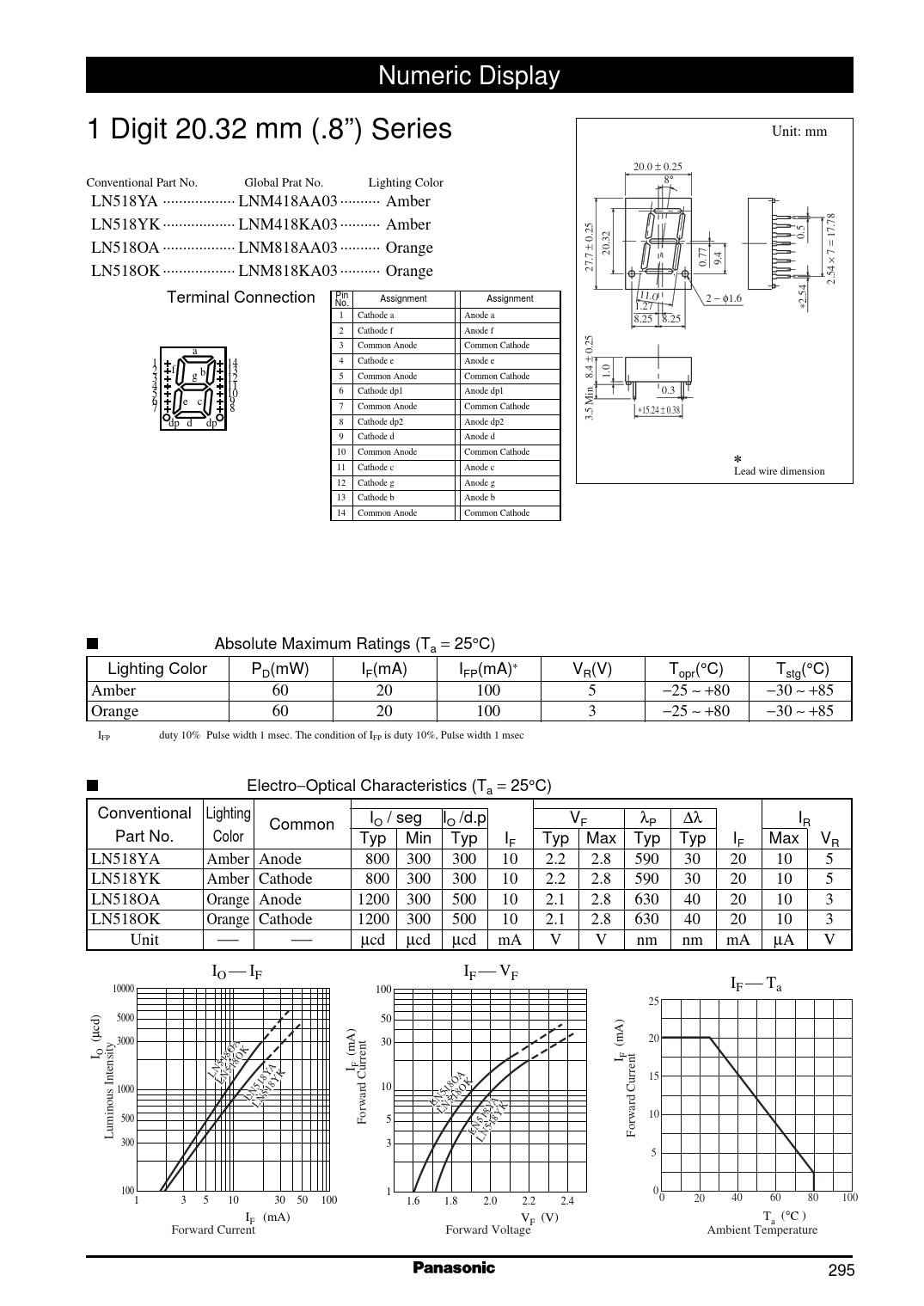

Datasheet LNM418AA03, LNM418KA03, LNM818AA03, LNM818KA03 (Panasonic)

ManufacturerPanasonic
DescriptionNumeric Display 1 Digit 20.32 mm (.8”) Series
Pages / Page1 / 1 — 数字表示. Numeric. Display. 1. Digit. 20.32. mm. (.8”). Series. Unit:. mm. …
File Format / SizePDF / 31 Kb
Document LanguageEnglish

数字表示. Numeric. Display. 1. Digit. 20.32. mm. (.8”). Series. Unit:. mm. 20.0. ±. 0.25. Conventional. Part. No. Global. Prat. No. Lighting. Color. 8°. LN518YA

Datasheet LNM418AA03, LNM418KA03, LNM818AA03, LNM818KA03 Panasonic

Model Line for this Datasheet

Text Version of Document

数字表示 Numeric Display 1 Digit 20.32 mm (.8”) Series Unit: mm 20.0 ± 0.25 Conventional Part No. Global Prat No. Lighting Color 8° LN518YA ·················· LNM418AA03 ·········· Amber LN518YK ·················· LNM418KA03 ·········· Amber 0.25 0.5 17.78 LN518OA ·················· LNM818AA03 ·········· Orange ± = 20.32 7 × 0.77 9.4 LN518OK ·················· LNM818KA03 ·········· Orange 27.7 2.54 端子接続 Terminal Connection Pin 11.0 Assignment Assignment 2 − φ1.6 No. 1.27 ∗2.54 1 Cathode a Anode a 8.25 8.25 2 Cathode f Anode f 3 Common Anode Common Cathode a 0.25 4 Cathode e Anode e 1 14 ± 2 f b 13 g 5 Common Anode Common Cathode 3 12 8.4 1.0 4 11 6 Cathode dp1 Anode dp1 5 10 0.3 6 e c 9 7 Common Anode Common Cathode 7 8 ∗15.24 ± 0.38 3.5 Min 8 Cathode dp2 Anode dp2 dp d dp 9 Cathode d Anode d 10 Common Anode Common Cathode ✽ リード根元寸法 11 Cathode c Anode c Lead wire dimension 12 Cathode g Anode g 13 Cathode b Anode b 14 Common Anode Common Cathode ■ 絶対最大定格 Absolute Maximum Ratings (Ta = 25°C) Lighting Color PD(mW) IF(mA) IFP(mA)∗ VR(V) Topr(°C) Tstg(°C) Amber 60 20 100 5 −25 ∼ +80 −30 ∼ +85 Orange 60 20 100 3 −25 ∼ +80 −30 ∼ +85 ★ IFPの条件は,duty 10%,Pulse width 1 msec. The condition of IFP is duty 10%, Pulse width 1 msec ■ 電気的光学的特性 Electro−Optical Characteristics (Ta = 25°C) Conventional Lighting I I V O /d.p λ ∆λ O / seg F I P R Common Part No. Color Typ Min Typ IF Typ Max Typ Typ I Max F VR LN518YA Amber Anode 800 300 300 10 2.2 2.8 590 30 20 10 5 LN518YK Amber Cathode 800 300 300 10 2.2 2.8 590 30 20 10 5 LN518OA Orange Anode 1200 300 500 10 2.1 2.8 630 40 20 10 3 LN518OK Orange Cathode 1200 300 500 10 2.1 2.8 630 40 20 10 3 Unit − − µcd µcd µcd mA V V nm nm mA µA V I  I O IF  F VF I 10000  100 F Ta 25 5000 50 µcd)( 3000 30 20 A (mA) I O (mA) I F A I F LN518O A 15 LN518OK 10 1000 LN518Y LN518YK LN518O A LN518OK 10 500 Forward Current 5 Luminous Intensity LN518Y 順方向電流  Forward Current 300 順方向電流  LN518YK 3 光 度(軸上)  5 100 1 0 1 3 5 10 30 50 100 1.6 1.8 2.0 2.2 2.4 0 20 40 60 80 100 順方向電流 I (mA) 順方向電圧 V (V) 周囲温度 T (°C ) F F a Forward Current Forward Voltage Ambient Temperature 295
