Datasheet ADG5408-EP, ADG5409-EP (Analog Devices) - 7

ManufacturerAnalog Devices
DescriptionHigh Voltage Latch-Up Proof, 4-/8-Channel Multiplexers
Pages / Page18 / 7 — Enhanced Product. ADG5408-EP/ADG5409-EP. Parameter. 25°C. −40°C to +85°C. …
File Format / SizePDF / 340 Kb
Document LanguageEnglish

Enhanced Product. ADG5408-EP/ADG5409-EP. Parameter. 25°C. −40°C to +85°C. −55°C to +125°C. Unit. Test Conditions/Comments

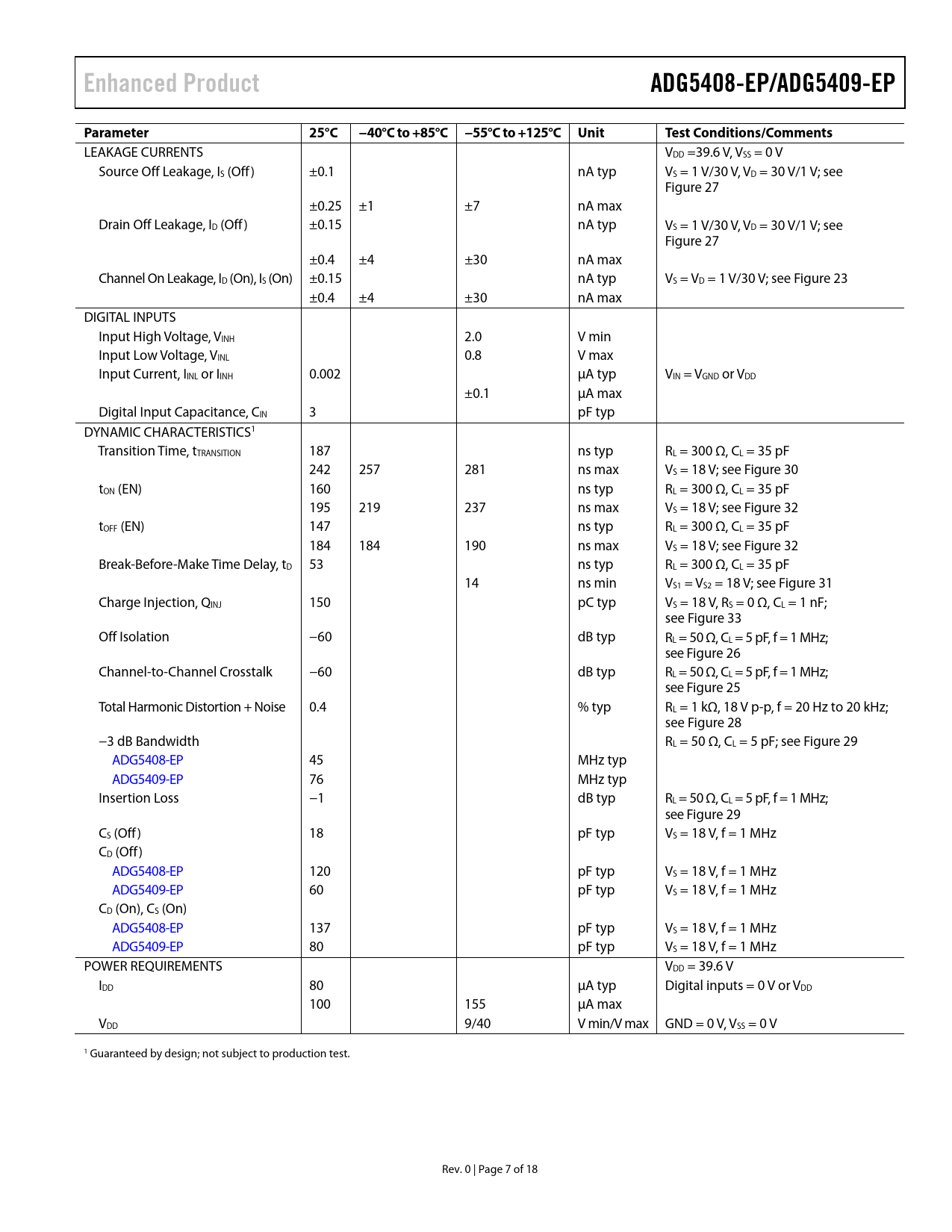

Enhanced Product ADG5408-EP/ADG5409-EP Parameter 25°C −40°C to +85°C −55°C to +125°C Unit Test Conditions/Comments

Model Line for this Datasheet

Text Version of Document

link to page 16 link to page 16 link to page 16 link to page 17 link to page 17 link to page 17 link to page 17 link to page 17 link to page 16 link to page 16 link to page 16 link to page 16 link to page 16
Enhanced Product ADG5408-EP/ADG5409-EP Parameter 25°C −40°C to +85°C −55°C to +125°C Unit Test Conditions/Comments
LEAKAGE CURRENTS VDD =39.6 V, VSS = 0 V Source Off Leakage, IS (Off ) ±0.1 nA typ VS = 1 V/30 V, VD = 30 V/1 V; see Figure 27 ±0.25 ±1 ±7 nA max Drain Off Leakage, ID (Off ) ±0.15 nA typ VS = 1 V/30 V, VD = 30 V/1 V; see Figure 27 ±0.4 ±4 ±30 nA max Channel On Leakage, ID (On), IS (On) ±0.15 nA typ VS = VD = 1 V/30 V; see Figure 23 ±0.4 ±4 ±30 nA max DIGITAL INPUTS Input High Voltage, VINH 2.0 V min Input Low Voltage, VINL 0.8 V max Input Current, IINL or IINH 0.002 μA typ VIN = VGND or VDD ±0.1 μA max Digital Input Capacitance, CIN 3 pF typ DYNAMIC CHARACTERISTICS1 Transition Time, tTRANSITION 187 ns typ RL = 300 Ω, CL = 35 pF 242 257 281 ns max VS = 18 V; see Figure 30 tON (EN) 160 ns typ RL = 300 Ω, CL = 35 pF 195 219 237 ns max VS = 18 V; see Figure 32 tOFF (EN) 147 ns typ RL = 300 Ω, CL = 35 pF 184 184 190 ns max VS = 18 V; see Figure 32 Break-Before-Make Time Delay, tD 53 ns typ RL = 300 Ω, CL = 35 pF 14 ns min VS1 = VS2 = 18 V; see Figure 31 Charge Injection, QINJ 150 pC typ VS = 18 V, RS = 0 Ω, CL = 1 nF; see Figure 33 Off Isolation −60 dB typ RL = 50 Ω, CL = 5 pF, f = 1 MHz; see Figure 26 Channel-to-Channel Crosstalk −60 dB typ RL = 50 Ω, CL = 5 pF, f = 1 MHz; see Figure 25 Total Harmonic Distortion + Noise 0.4 % typ RL = 1 kΩ, 18 V p-p, f = 20 Hz to 20 kHz; see Figure 28 −3 dB Bandwidth RL = 50 Ω, CL = 5 pF; see Figure 29 ADG5408-EP 45 MHz typ ADG5409-EP 76 MHz typ Insertion Loss −1 dB typ RL = 50 Ω, CL = 5 pF, f = 1 MHz; see Figure 29 CS (Off ) 18 pF typ VS = 18 V, f = 1 MHz CD (Off ) ADG5408-EP 120 pF typ VS = 18 V, f = 1 MHz ADG5409-EP 60 pF typ VS = 18 V, f = 1 MHz CD (On), CS (On) ADG5408-EP 137 pF typ VS = 18 V, f = 1 MHz ADG5409-EP 80 pF typ VS = 18 V, f = 1 MHz POWER REQUIREMENTS VDD = 39.6 V IDD 80 μA typ Digital inputs = 0 V or VDD 100 155 μA max VDD 9/40 V min/V max GND = 0 V, VSS = 0 V 1 Guaranteed by design; not subject to production test. Rev. 0 | Page 7 of 18 Document Outline FEATURES ENHANCED PRODUCT FEATURES APPLICATIONS FUNCTIONAL BLOCK DIAGRAMS GENERAL DESCRIPTION PRODUCT HIGHLIGHTS TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS ±15 V DUAL SUPPLY ±20 V DUAL SUPPLY 12 V SINGLE SUPPLY 36 V SINGLE SUPPLY CONTINUOUS CURRENT PER CHANNEL, Sx OR D ABSOLUTE MAXIMUM RATINGS ESD CAUTION PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS TEST CIRCUITS OUTLINE DIMENSIONS ORDERING GUIDE
