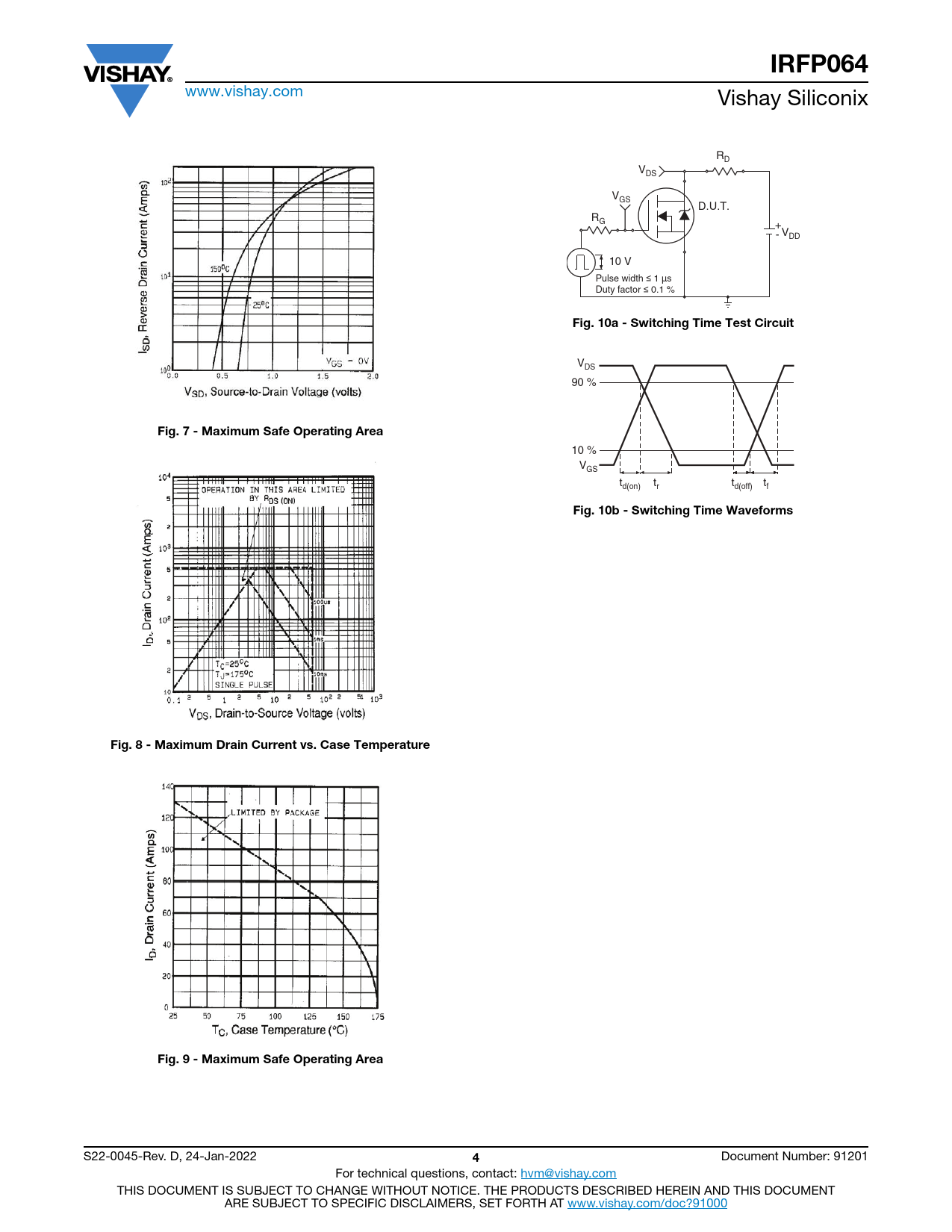

IRFP064 www.vishay.com Vishay Siliconix RD VDS VGS D.U.T. RG + - VDD 10 V Pulse width ≤ 1 µs Duty factor ≤ 0.1 % Fig. 10a - Switching Time Test Circuit VDS 90 % Fig. 7 - Maximum Safe Operating Area 10 % VGS t t t t d(on) r d(off) f Fig. 10b - Switching Time WaveformsFig. 8 - Maximum Drain Current vs. Case TemperatureFig. 9 - Maximum Safe Operating Area S22-0045-Rev. D, 24-Jan-2022 4 Document Number: 91201 For technical questions, contact: hvm@vishay.com THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
