DescriptionLow Distortion 1.0 GHz Differential Amplifier
Pages / Page14 / 3 — AD8350. AD8350-20–SPECIFICATIONS (@ 25. C, VS = 5 V, G = 20 dB, unless …
RevisionC
File Format / SizePDF / 247 Kb
Document LanguageEnglish

AD8350. AD8350-20–SPECIFICATIONS (@ 25. C, VS = 5 V, G = 20 dB, unless otherwise noted. All specifications refer to

AD8350 AD8350-20–SPECIFICATIONS (@ 25 C, VS = 5 V, G = 20 dB, unless otherwise noted All specifications refer to

Model Line for this Datasheet

Text Version of Document

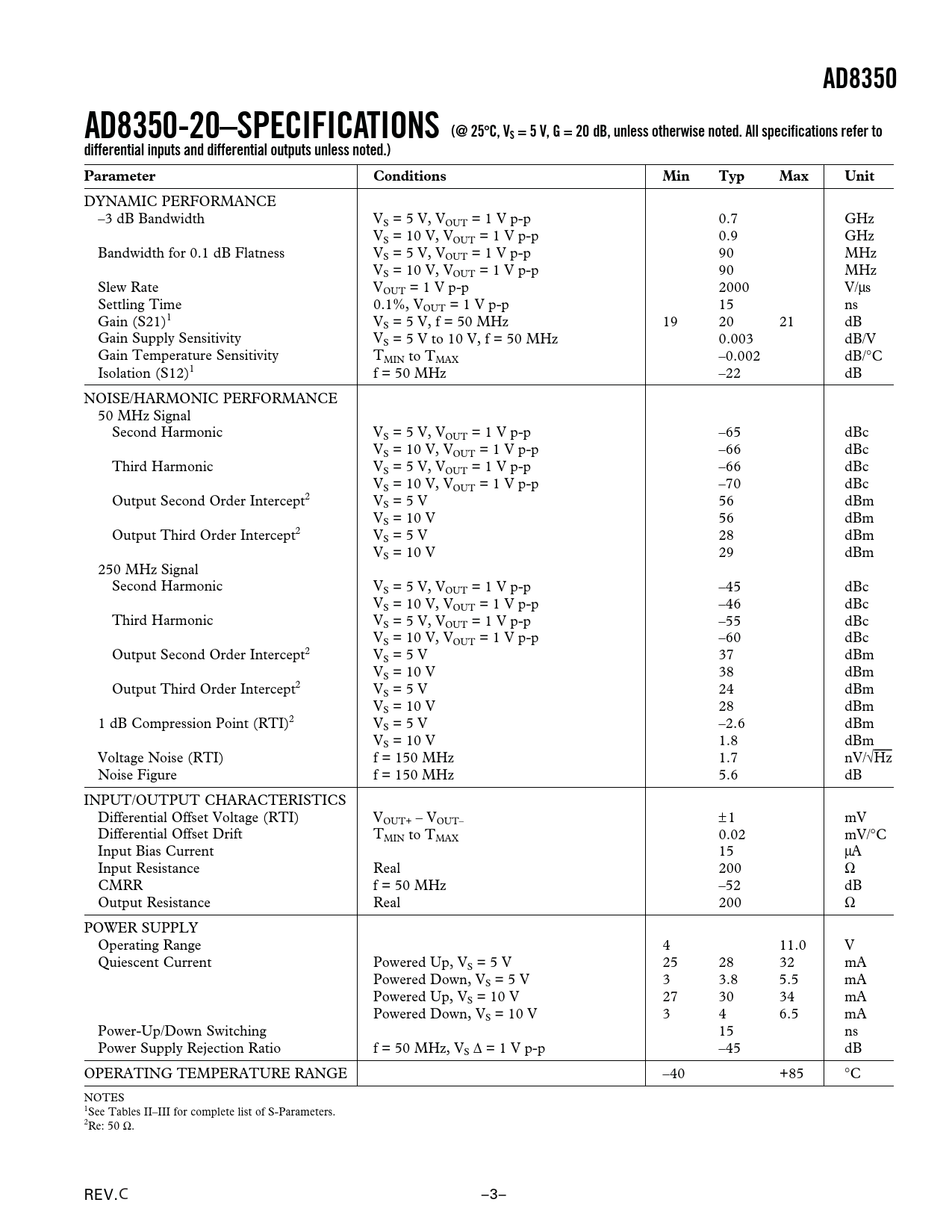

AD8350 AD8350-20–SPECIFICATIONS (@ 25 C, VS = 5 V, G = 20 dB, unless otherwise noted. All specifications refer to differential inputs and differential outputs unless noted.) Parameter Conditions Min Typ Max Unit
DYNAMIC PERFORMANCE –3 dB Bandwidth VS = 5 V, VOUT = 1 V p-p 0.7 GHz VS = 10 V, VOUT = 1 V p-p 0.9 GHz Bandwidth for 0.1 dB Flatness VS = 5 V, VOUT = 1 V p-p 90 MHz VS = 10 V, VOUT = 1 V p-p 90 MHz Slew Rate VOUT = 1 V p-p 2000 V/μs Settling Time 0.1%, VOUT = 1 V p-p 15 ns Gain (S21)1 VS = 5 V, f = 50 MHz 19 20 21 dB Gain Supply Sensitivity VS = 5 V to 10 V, f = 50 MHz 0.003 dB/V Gain Temperature Sensitivity TMIN to TMAX –0.002 dB/°C Isolation (S12)1 f = 50 MHz –22 dB NOISE/HARMONIC PERFORMANCE 50 MHz Signal Second Harmonic VS = 5 V, VOUT = 1 V p-p –65 dBc VS = 10 V, VOUT = 1 V p-p –66 dBc Third Harmonic VS = 5 V, VOUT = 1 V p-p –66 dBc VS = 10 V, VOUT = 1 V p-p –70 dBc Output Second Order Intercept2 VS = 5 V 56 dBm VS = 10 V 56 dBm Output Third Order Intercept2 VS = 5 V 28 dBm VS = 10 V 29 dBm 250 MHz Signal Second Harmonic VS = 5 V, VOUT = 1 V p-p –45 dBc VS = 10 V, VOUT = 1 V p-p –46 dBc Third Harmonic VS = 5 V, VOUT = 1 V p-p –55 dBc VS = 10 V, VOUT = 1 V p-p –60 dBc Output Second Order Intercept2 VS = 5 V 37 dBm VS = 10 V 38 dBm Output Third Order Intercept2 VS = 5 V 24 dBm VS = 10 V 28 dBm 1 dB Compression Point (RTI)2 VS = 5 V –2.6 dBm VS = 10 V 1.8 dBm Voltage Noise (RTI) f = 150 MHz 1.7 nV/√Hz Noise Figure f = 150 MHz 5.6 dB INPUT/OUTPUT CHARACTERISTICS Differential Offset Voltage (RTI) VOUT+ – VOUT– ±1 mV Differential Offset Drift TMIN to TMAX 0.02 mV/°C Input Bias Current 15 μA Input Resistance Real 200 Ω CMRR f = 50 MHz –52 dB Output Resistance Real 200 Ω POWER SUPPLY Operating Range 4 11.0 V Quiescent Current Powered Up, VS = 5 V 25 28 32 mA Powered Down, VS = 5 V 3 3.8 5.5 mA Powered Up, VS = 10 V 27 30 34 mA Powered Down, VS = 10 V 3 4 6.5 mA Power-Up/Down Switching 15 ns Power Supply Rejection Ratio f = 50 MHz, VS Δ = 1 V p-p –45 dB OPERATING TEMPERATURE RANGE –40 +85 °C NOTES 1See Tables II–III for complete list of S-Parameters. 2Re: 50 Ω. REV. C –3–
