Pages / Page26 / 4 — elecTrical characTerisTics. TA = 25°C, VS = 5V, 0V; VS = 3V, 0V; VCM = …
File Format / SizePDF / 548 Kb
Document LanguageEnglish

elecTrical characTerisTics. TA = 25°C, VS = 5V, 0V; VS = 3V, 0V; VCM = VOUT = half supply, VSHDN = OPEN,

elecTrical characTerisTics TA = 25°C, VS = 5V, 0V; VS = 3V, 0V; VCM = VOUT = half supply, VSHDN = OPEN,

Model Line for this Datasheet

Text Version of Document

LT6200/LT6200-5 LT6200-10/LT6201

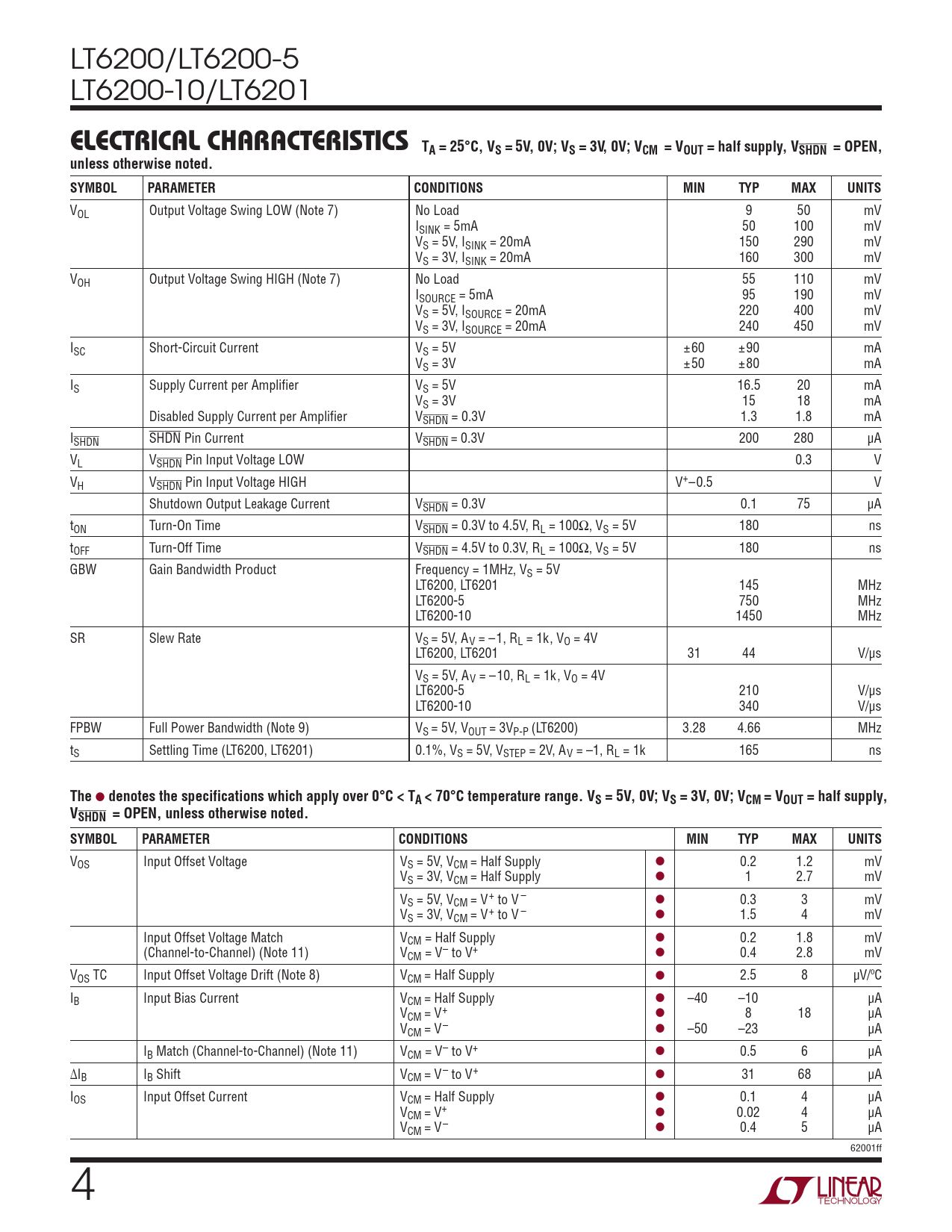

elecTrical characTerisTics TA = 25°C, VS = 5V, 0V; VS = 3V, 0V; VCM = VOUT = half supply, VSHDN = OPEN, unless otherwise noted. SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS
VOL Output Voltage Swing LOW (Note 7) No Load 9 50 mV ISINK = 5mA 50 100 mV VS = 5V, ISINK = 20mA 150 290 mV VS = 3V, ISINK = 20mA 160 300 mV VOH Output Voltage Swing HIGH (Note 7) No Load 55 110 mV ISOURCE = 5mA 95 190 mV VS = 5V, ISOURCE = 20mA 220 400 mV VS = 3V, ISOURCE = 20mA 240 450 mV ISC Short-Circuit Current VS = 5V ±60 ±90 mA VS = 3V ±50 ±80 mA IS Supply Current per Amplifier VS = 5V 16.5 20 mA VS = 3V 15 18 mA Disabled Supply Current per Amplifier VSHDN = 0.3V 1.3 1.8 mA ISHDN SHDN Pin Current VSHDN = 0.3V 200 280 µA VL VSHDN Pin Input Voltage LOW 0.3 V VH VSHDN Pin Input Voltage HIGH V+–0.5 V Shutdown Output Leakage Current VSHDN = 0.3V 0.1 75 µA tON Turn-On Time VSHDN = 0.3V to 4.5V, RL = 100Ω, VS = 5V 180 ns tOFF Turn-Off Time VSHDN = 4.5V to 0.3V, RL = 100Ω, VS = 5V 180 ns GBW Gain Bandwidth Product Frequency = 1MHz, VS = 5V LT6200, LT6201 145 MHz LT6200-5 750 MHz LT6200-10 1450 MHz SR Slew Rate VS = 5V, AV = –1, RL = 1k, VO = 4V LT6200, LT6201 31 44 V/µs VS = 5V, AV = –10, RL = 1k, VO = 4V LT6200-5 210 V/µs LT6200-10 340 V/µs FPBW Full Power Bandwidth (Note 9) VS = 5V, VOUT = 3VP-P (LT6200) 3.28 4.66 MHz tS Settling Time (LT6200, LT6201) 0.1%, VS = 5V, VSTEP = 2V, AV = –1, RL = 1k 165 ns
The

denotes the specifications which apply over 0°C < TA < 70°C temperature range. VS = 5V, 0V; VS = 3V, 0V; VCM = VOUT = half supply, VSHDN = OPEN, unless otherwise noted. SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS
VOS Input Offset Voltage VS = 5V, VCM = Half Supply l 0.2 1.2 mV VS = 3V, VCM = Half Supply l 1 2.7 mV VS = 5V, VCM = V+ to V – l 0.3 3 mV VS = 3V, VCM = V+ to V – l 1.5 4 mV Input Offset Voltage Match VCM = Half Supply l 0.2 1.8 mV (Channel-to-Channel) (Note 11) VCM = V– to V+ l 0.4 2.8 mV VOS TC Input Offset Voltage Drift (Note 8) VCM = Half Supply l 2.5 8 µV/ºC IB Input Bias Current VCM = Half Supply l –40 –10 µA VCM = V+ l 8 18 µA VCM = V– l –50 –23 µA IB Match (Channel-to-Channel) (Note 11) VCM = V– to V+ l 0.5 6 µA ∆IB IB Shift VCM = V– to V+ l 31 68 µA IOS Input Offset Current VCM = Half Supply l 0.1 4 µA VCM = V+ l 0.02 4 µA VCM = V– l 0.4 5 µA 62001ff 4 Document Outline Features Applications Description Typical Application Absolute Maximum Ratings Pin Configuration Order Information Electrical Characteristics Typical Performance Characteristics Applications Information Package Description Revision History Typical Application Related Parts
