Datasheet LTM4613 (Analog Devices) - 2

ManufacturerAnalog Devices
DescriptionEN55022B Compliant 36VIN, 15VOUT, 8A, DC/DC µModule Regulator
Pages / Page30 / 2 — ABSOLUTE MAXIMUM RATINGS. (Note 1). PIN CONFIGURATION. ORDER INFORMATION …
File Format / SizePDF / 648 Kb
Document LanguageEnglish

ABSOLUTE MAXIMUM RATINGS. (Note 1). PIN CONFIGURATION. ORDER INFORMATION http://www.linear.com/product/LTM4613#orderinfo

ABSOLUTE MAXIMUM RATINGS (Note 1) PIN CONFIGURATION ORDER INFORMATION http://www.linear.com/product/LTM4613#orderinfo

Model Line for this Datasheet

Text Version of Document

filename ../../../Applications/Adobe InDesign CS6/Adobe InDesign CS6.app/Contents/MacOS/DS template CS6.pdf filename ../../../Applications/Adobe InDesign CS6/Adobe InDesign CS6.app/Contents/MacOS/DS template CS6.pdf filename ../../../Applications/Adobe InDesign CS6/Adobe InDesign CS6.app/Contents/MacOS/DS template CS6.pdf LTM4613

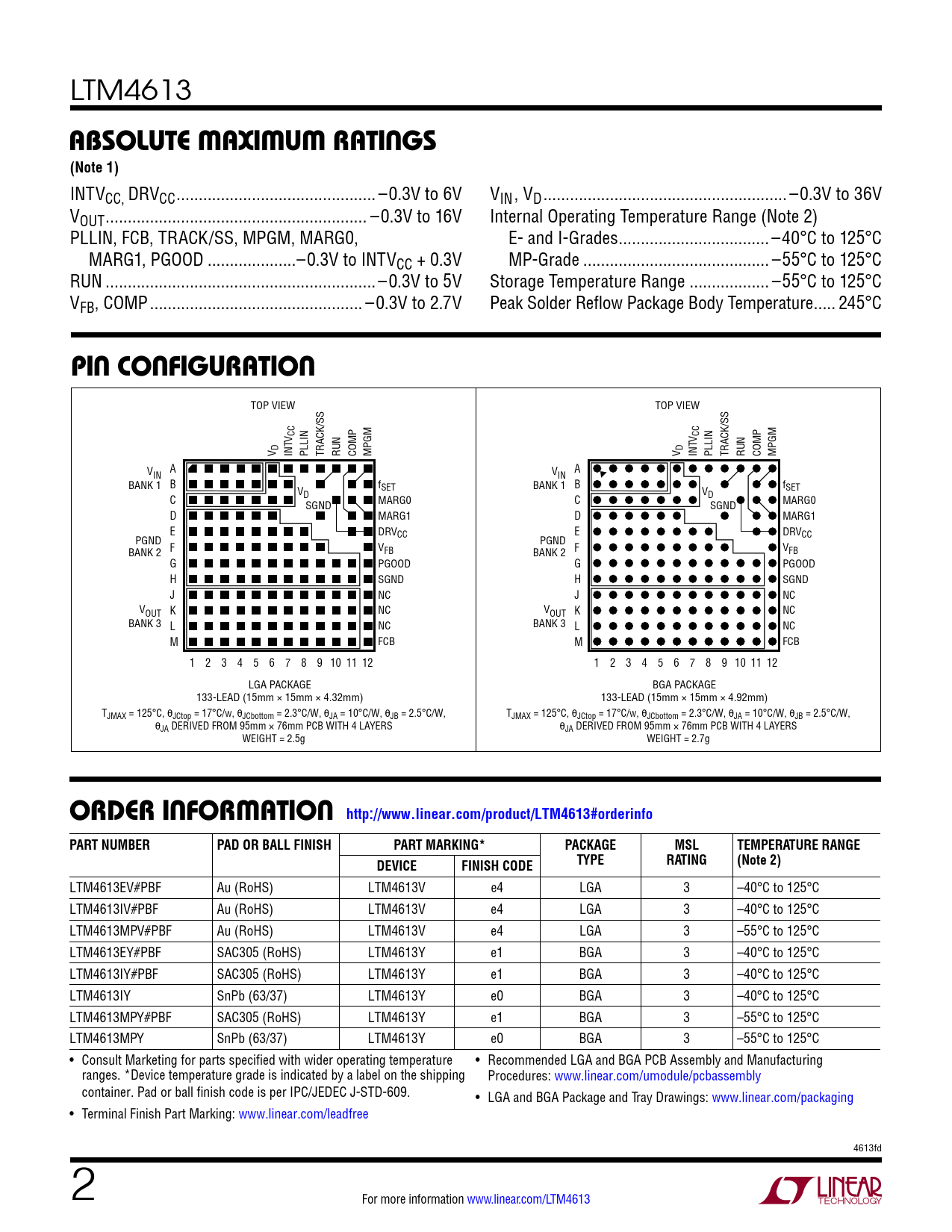

ABSOLUTE MAXIMUM RATINGS (Note 1)
INTVCC, DRVCC ... –0.3V to 6V VIN, VD ...–0.3V to 36V VOUT ... –0.3V to 16V Internal Operating Temperature Range (Note 2) PLLIN, FCB, TRACK/SS, MPGM, MARG0, E- and I-Grades .. –40°C to 125°C MARG1, PGOOD ..–0.3V to INTVCC + 0.3V MP-Grade .. –55°C to 125°C RUN ...–0.3V to 5V Storage Temperature Range .. –55°C to 125°C VFB, COMP .. –0.3V to 2.7V Peak Solder Reflow Package Body Temperature ... 245°C
PIN CONFIGURATION
TOP VIEW TOP VIEW V CC V CC V D INT PLLIN TRACK/SS RUN COMP MPGM V D INT PLLIN TRACK/SS RUN COMP MPGM V A A IN VIN BANK 1 B V fSET BANK 1 B fSET D V C MARG0 D SGND C MARG0 SGND D MARG1 D MARG1 E DRVCC E DRV PGND CC PGND F VFB BANK 2 F VFB BANK 2 G PGOOD G PGOOD H SGND H SGND J NC J NC VOUT K NC VOUT K NC BANK 3 L NC BANK 3 L NC M FCB M FCB 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 5 6 7 8 9 10 11 12 LGA PACKAGE BGA PACKAGE 133-LEAD (15mm × 15mm × 4.32mm) 133-LEAD (15mm × 15mm × 4.92mm) TJMAX = 125°C, θJCtop = 17°C/w, θJCbottom = 2.3°C/W, θJA = 10°C/W, θJB = 2.5°C/W, TJMAX = 125°C, θJCtop = 17°C/w, θJCbottom = 2.3°C/W, θJA = 10°C/W, θJB = 2.5°C/W, θJA DERIVED FROM 95mm × 76mm PCB WITH 4 LAYERS θJA DERIVED FROM 95mm × 76mm PCB WITH 4 LAYERS WEIGHT = 2.5g WEIGHT = 2.7g
ORDER INFORMATION http://www.linear.com/product/LTM4613#orderinfo PART NUMBER PAD OR BALL FINISH PART MARKING* PACKAGE MSL TEMPERATURE RANGE TYPE RATING (Note 2) DEVICE FINISH CODE
LTM4613EV#PBF Au (RoHS) LTM4613V e4 LGA 3 –40°C to 125°C LTM4613IV#PBF Au (RoHS) LTM4613V e4 LGA 3 –40°C to 125°C LTM4613MPV#PBF Au (RoHS) LTM4613V e4 LGA 3 –55°C to 125°C LTM4613EY#PBF SAC305 (RoHS) LTM4613Y e1 BGA 3 –40°C to 125°C LTM4613IY#PBF SAC305 (RoHS) LTM4613Y e1 BGA 3 –40°C to 125°C LTM4613IY SnPb (63/37) LTM4613Y e0 BGA 3 –40°C to 125°C LTM4613MPY#PBF SAC305 (RoHS) LTM4613Y e1 BGA 3 –55°C to 125°C LTM4613MPY SnPb (63/37) LTM4613Y e0 BGA 3 –55°C to 125°C • Consult Marketing for parts specified with wider operating temperature • Recommended LGA and BGA PCB Assembly and Manufacturing ranges. *Device temperature grade is indicated by a label on the shipping Procedures: www.linear.com/umodule/pcbassembly container. Pad or ball finish code is per IPC/JEDEC J-STD-609. • LGA and BGA Package and Tray Drawings: www.linear.com/packaging • Terminal Finish Part Marking: www.linear.com/leadfree 4613fd 2 For more information www.linear.com/LTM4613 Document Outline Features Description Applications Typical Application Absolute Maximum Ratings Pin Configuration Electrical Characteristics Typical Performance Characteristics Pin Functions Block Diagram Decoupling Requirements Operation Applications Information Package Photograph Related Parts
