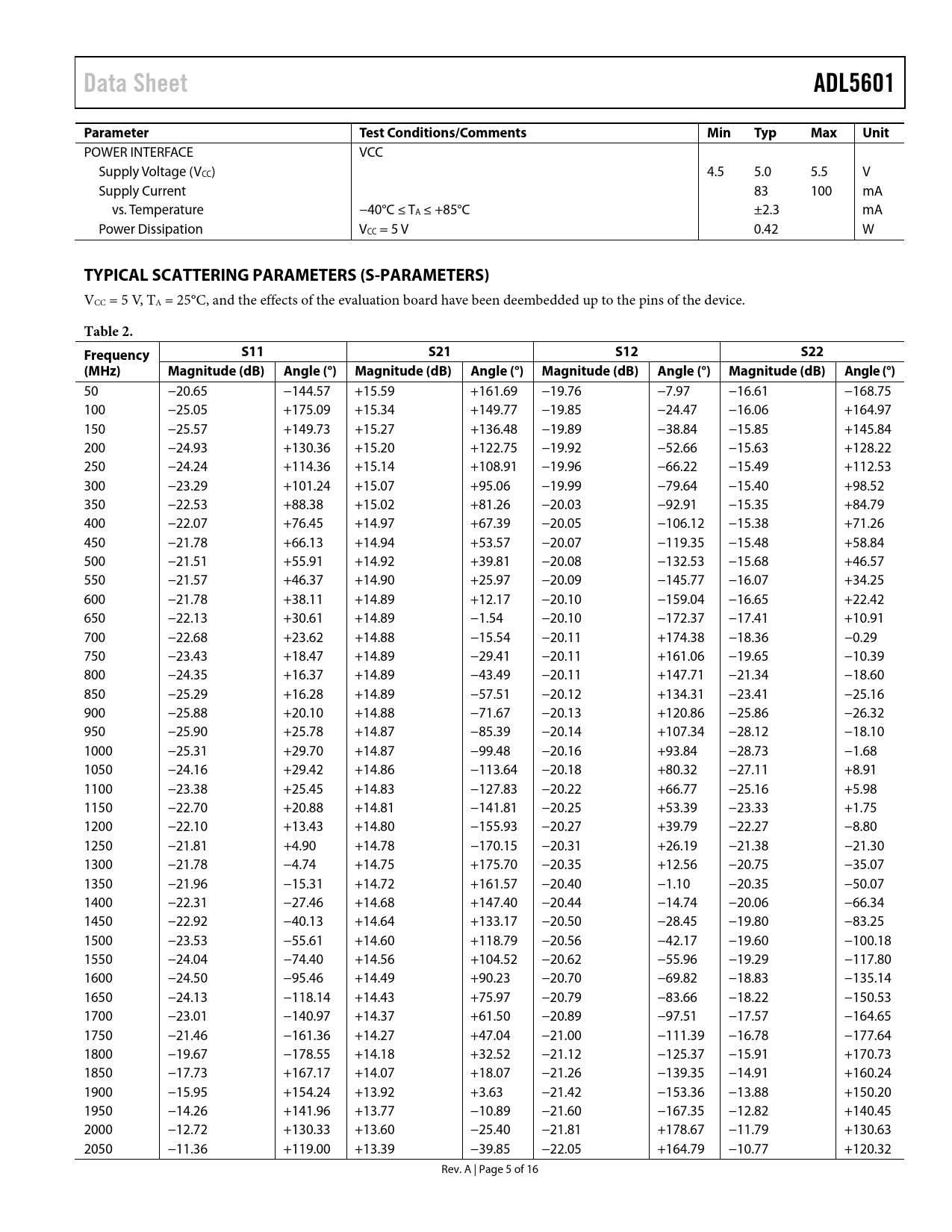

Data Sheet. ADL5601. Parameter. Test Conditions/Comments. Min. Typ. Max. Unit. TYPICAL SCATTERING PARAMETERS (S-PARAMETERS)

Data Sheet ADL5601 Parameter Test Conditions/Comments Min Typ Max Unit TYPICAL SCATTERING PARAMETERS (S-PARAMETERS)

Model Line for this Datasheet

Text Version of Document

Data Sheet ADL5601 Parameter Test Conditions/Comments Min Typ Max Unit
POWER INTERFACE VCC Supply Voltage (VCC) 4.5 5.0 5.5 V Supply Current 83 100 mA vs. Temperature −40°C ≤ TA ≤ +85°C ±2.3 mA Power Dissipation VCC = 5 V 0.42 W
TYPICAL SCATTERING PARAMETERS (S-PARAMETERS)
VCC = 5 V, TA = 25°C, and the effects of the evaluation board have been deembedded up to the pins of the device.
Table 2. Frequency S11 S21 S12 S22 (MHz) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°)
50 −20.65 −144.57 +15.59 +161.69 −19.76 −7.97 −16.61 −168.75 100 −25.05 +175.09 +15.34 +149.77 −19.85 −24.47 −16.06 +164.97 150 −25.57 +149.73 +15.27 +136.48 −19.89 −38.84 −15.85 +145.84 200 −24.93 +130.36 +15.20 +122.75 −19.92 −52.66 −15.63 +128.22 250 −24.24 +114.36 +15.14 +108.91 −19.96 −66.22 −15.49 +112.53 300 −23.29 +101.24 +15.07 +95.06 −19.99 −79.64 −15.40 +98.52 350 −22.53 +88.38 +15.02 +81.26 −20.03 −92.91 −15.35 +84.79 400 −22.07 +76.45 +14.97 +67.39 −20.05 −106.12 −15.38 +71.26 450 −21.78 +66.13 +14.94 +53.57 −20.07 −119.35 −15.48 +58.84 500 −21.51 +55.91 +14.92 +39.81 −20.08 −132.53 −15.68 +46.57 550 −21.57 +46.37 +14.90 +25.97 −20.09 −145.77 −16.07 +34.25 600 −21.78 +38.11 +14.89 +12.17 −20.10 −159.04 −16.65 +22.42 650 −22.13 +30.61 +14.89 −1.54 −20.10 −172.37 −17.41 +10.91 700 −22.68 +23.62 +14.88 −15.54 −20.11 +174.38 −18.36 −0.29 750 −23.43 +18.47 +14.89 −29.41 −20.11 +161.06 −19.65 −10.39 800 −24.35 +16.37 +14.89 −43.49 −20.11 +147.71 −21.34 −18.60 850 −25.29 +16.28 +14.89 −57.51 −20.12 +134.31 −23.41 −25.16 900 −25.88 +20.10 +14.88 −71.67 −20.13 +120.86 −25.86 −26.32 950 −25.90 +25.78 +14.87 −85.39 −20.14 +107.34 −28.12 −18.10 1000 −25.31 +29.70 +14.87 −99.48 −20.16 +93.84 −28.73 −1.68 1050 −24.16 +29.42 +14.86 −113.64 −20.18 +80.32 −27.11 +8.91 1100 −23.38 +25.45 +14.83 −127.83 −20.22 +66.77 −25.16 +5.98 1150 −22.70 +20.88 +14.81 −141.81 −20.25 +53.39 −23.33 +1.75 1200 −22.10 +13.43 +14.80 −155.93 −20.27 +39.79 −22.27 −8.80 1250 −21.81 +4.90 +14.78 −170.15 −20.31 +26.19 −21.38 −21.30 1300 −21.78 −4.74 +14.75 +175.70 −20.35 +12.56 −20.75 −35.07 1350 −21.96 −15.31 +14.72 +161.57 −20.40 −1.10 −20.35 −50.07 1400 −22.31 −27.46 +14.68 +147.40 −20.44 −14.74 −20.06 −66.34 1450 −22.92 −40.13 +14.64 +133.17 −20.50 −28.45 −19.80 −83.25 1500 −23.53 −55.61 +14.60 +118.79 −20.56 −42.17 −19.60 −100.18 1550 −24.04 −74.40 +14.56 +104.52 −20.62 −55.96 −19.29 −117.80 1600 −24.50 −95.46 +14.49 +90.23 −20.70 −69.82 −18.83 −135.14 1650 −24.13 −118.14 +14.43 +75.97 −20.79 −83.66 −18.22 −150.53 1700 −23.01 −140.97 +14.37 +61.50 −20.89 −97.51 −17.57 −164.65 1750 −21.46 −161.36 +14.27 +47.04 −21.00 −111.39 −16.78 −177.64 1800 −19.67 −178.55 +14.18 +32.52 −21.12 −125.37 −15.91 +170.73 1850 −17.73 +167.17 +14.07 +18.07 −21.26 −139.35 −14.91 +160.24 1900 −15.95 +154.24 +13.92 +3.63 −21.42 −153.36 −13.88 +150.20 1950 −14.26 +141.96 +13.77 −10.89 −21.60 −167.35 −12.82 +140.45 2000 −12.72 +130.33 +13.60 −25.40 −21.81 +178.67 −11.79 +130.63 2050 −11.36 +119.00 +13.39 −39.85 −22.05 +164.79 −10.77 +120.32 Rev. A | Page 5 of 16 Document Outline Features Functional Block Diagram General Description Revision History Specifications Typical Scattering Parameters (S-Parameters) Absolute Maximum Ratings ESD Caution Pin Configuration and Function Descriptions Typical Performance Characteristics Basic Connections Soldering Information and Recommended PCB Land Pattern W-CDMA ACPR Performance Evaluation Board Outline Dimensions Ordering Guide
