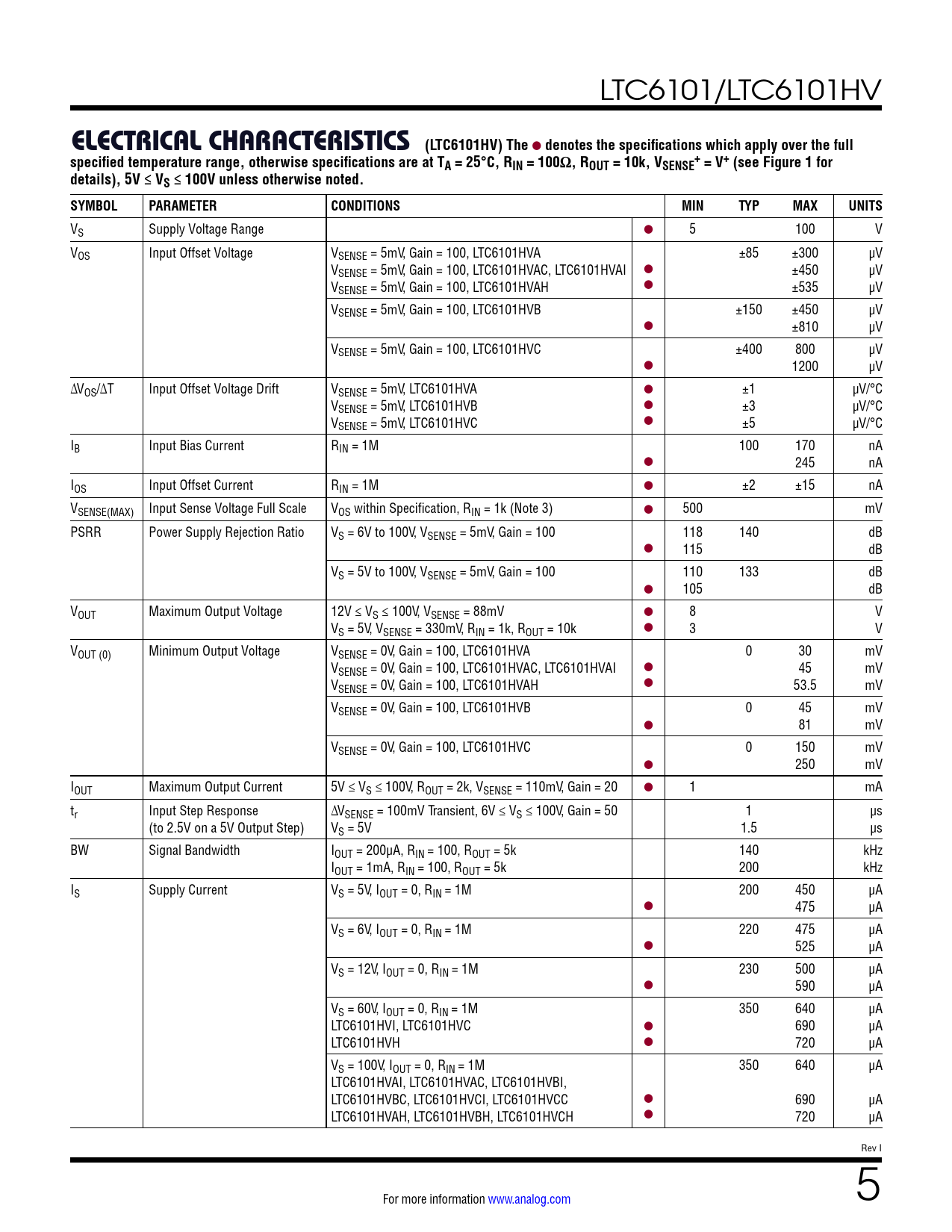

ELECTRICAL CHARACTERISTICS. (LTC6101HV) The. denotes the specifications which apply over the full

ELECTRICAL CHARACTERISTICS (LTC6101HV) The denotes the specifications which apply over the full

Model Line for this Datasheet

Text Version of Document

link to page 9 LTC6101/LTC6101HV
ELECTRICAL CHARACTERISTICS (LTC6101HV) The

denotes the specifications which apply over the full specified temperature range, otherwise specifications are at T + A = 25°C, RIN = 100Ω, ROUT = 10k, VSENSE = V+ (see Figure 1 for details), 5V ≤ VS ≤ 100V unless otherwise noted. SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS
VS Supply Voltage Range ● 5 100 V VOS Input Offset Voltage VSENSE = 5mV, Gain = 100, LTC6101HVA ±85 ±300 µV VSENSE = 5mV, Gain = 100, LTC6101HVAC, LTC6101HVAI ● ±450 µV VSENSE = 5mV, Gain = 100, LTC6101HVAH ● ±535 µV VSENSE = 5mV, Gain = 100, LTC6101HVB ±150 ±450 µV ● ±810 µV VSENSE = 5mV, Gain = 100, LTC6101HVC ±400 800 µV ● 1200 µV ∆VOS/∆T Input Offset Voltage Drift VSENSE = 5mV, LTC6101HVA ● ±1 µV/°C VSENSE = 5mV, LTC6101HVB ● ±3 µV/°C VSENSE = 5mV, LTC6101HVC ● ±5 µV/°C IB Input Bias Current RIN = 1M 100 170 nA ● 245 nA IOS Input Offset Current RIN = 1M ● ±2 ±15 nA VSENSE(MAX) Input Sense Voltage Full Scale VOS within Specification, RIN = 1k (Note 3) ● 500 mV PSRR Power Supply Rejection Ratio VS = 6V to 100V, VSENSE = 5mV, Gain = 100 118 140 dB ● 115 dB VS = 5V to 100V, VSENSE = 5mV, Gain = 100 110 133 dB ● 105 dB VOUT Maximum Output Voltage 12V ≤ VS ≤ 100V, VSENSE = 88mV ● 8 V VS = 5V, VSENSE = 330mV, RIN = 1k, ROUT = 10k ● 3 V VOUT (0) Minimum Output Voltage VSENSE = 0V, Gain = 100, LTC6101HVA 0 30 mV VSENSE = 0V, Gain = 100, LTC6101HVAC, LTC6101HVAI ● 45 mV VSENSE = 0V, Gain = 100, LTC6101HVAH ● 53.5 mV VSENSE = 0V, Gain = 100, LTC6101HVB 0 45 mV ● 81 mV VSENSE = 0V, Gain = 100, LTC6101HVC 0 150 mV ● 250 mV IOUT Maximum Output Current 5V ≤ VS ≤ 100V, ROUT = 2k, VSENSE = 110mV, Gain = 20 ● 1 mA tr Input Step Response ∆VSENSE = 100mV Transient, 6V ≤ VS ≤ 100V, Gain = 50 1 µs (to 2.5V on a 5V Output Step) VS = 5V 1.5 µs BW Signal Bandwidth IOUT = 200μA, RIN = 100, ROUT = 5k 140 kHz IOUT = 1mA, RIN = 100, ROUT = 5k 200 kHz IS Supply Current VS = 5V, IOUT = 0, RIN = 1M 200 450 µA ● 475 µA VS = 6V, IOUT = 0, RIN = 1M 220 475 µA ● 525 µA VS = 12V, IOUT = 0, RIN = 1M 230 500 µA ● 590 µA VS = 60V, IOUT = 0, RIN = 1M 350 640 µA LTC6101HVI, LTC6101HVC ● 690 µA LTC6101HVH ● 720 µA VS = 100V, IOUT = 0, RIN = 1M 350 640 µA LTC6101HVAI, LTC6101HVAC, LTC6101HVBI, LTC6101HVBC, LTC6101HVCI, LTC6101HVCC ● 690 µA LTC6101HVAH, LTC6101HVBH, LTC6101HVCH ● 720 µA Rev I For more information www.analog.com 5 Document Outline FEATURES DESCRIPTION APPLICATIONS TYPICAL APPLICATION ABSOLUTE MAXIMUM RATINGS PIN CONFIGURATION ORDER INFORMATION ELECTRICAL CHARACTERISTICS TYPICAL PERFORMANCE CHARACTERISTICS PIN FUNCTIONS BLOCK DIAGRAM APPLICATIONS INFORMATION TYPICAL APPLICATIONS PACKAGE DESCRIPTION REVISION HISTORY TYPICAL APPLICATION RELATED PARTS
