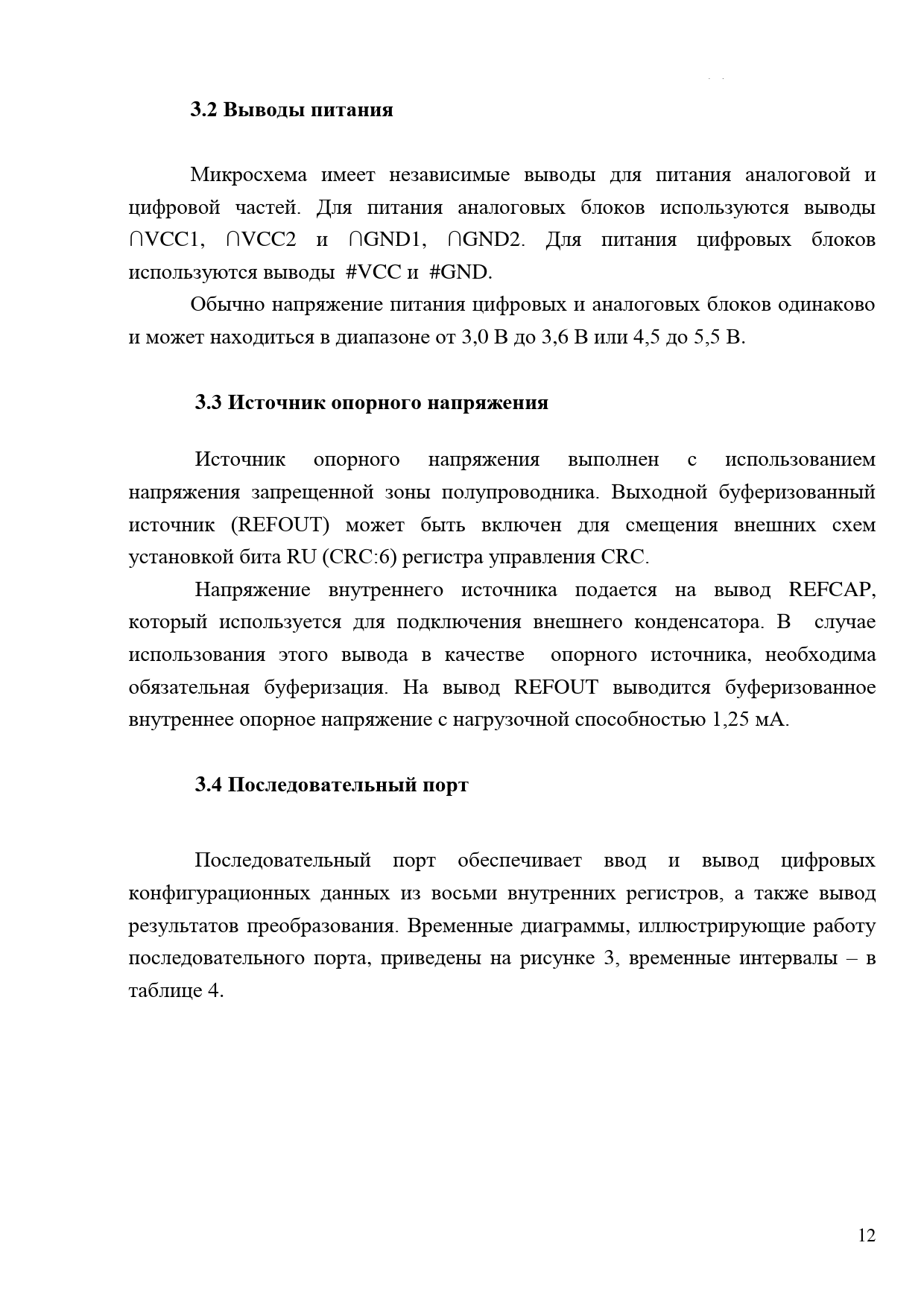

КФДЛ.431328.019ТО
3.2 Выводы питания
Микросхема имеет независимые выводы для питания аналоговой и цифровой частей. Для питания аналоговых блоков используются выводы ∩VCC1, ∩VCC2 и ∩GND1, ∩GND2. Для питания цифровых блоков используются выводы #VCC и #GND. Обычно напряжение питания цифровых и аналоговых блоков одинаково и может находиться в диапазоне от 3,0 В до 3,6 В или 4,5 до 5,5 В.
3.3 Источник опорного напряжения
Источник опорного напряжения выполнен с использованием напряжения запрещенной зоны полупроводника. Выходной буферизованный источник (REFOUT) может быть включен для смещения внешних схем установкой бита RU (CRC:6) регистра управления CRC. дата Напряжение внутреннего источника подается на вывод REFCAP, и который используется для подключения внешнего конденсатора. В случае использования этого вывода в качестве опорного источника, необходима . Подп. обязательная буферизация. На вывод REFOUT выводится буферизованное внутреннее опорное напряжение с нагрузочной способностью 1,25 мА. нв. № дубл
3.4 Последовательный порт
И в. № Последовательный порт обеспечивает ввод и вывод цифровых . ин конфигурационных данных из восьми внутренних регистров, а также вывод м результатов преобразования. Временные диаграммы, иллюстрирующие работу последовательного порта, приведены на рисунке 3, временные интервалы – в дата Вза таблице 4. Подп. и одл. Инв.№ п 12
