LTC1694-1
U U U PIN FUNCTIONS VCC (Pin 1):
Power Supply Input. VCC can range from 2.7V
NC (Pin 3):
No Connection. to 6V and requires a 0.1µF bypass capacitor to GND.
SMBus2 (Pin 4):
Active Pull-Up for SMBus. Supply current is typically 45µA when the SMBus or I2C lines are inactive (SCL and SDA are a logic high level).
SMBus1 (Pin 5):
Active Pull-Up for SMBus.
GND (Pin 2):
Ground.

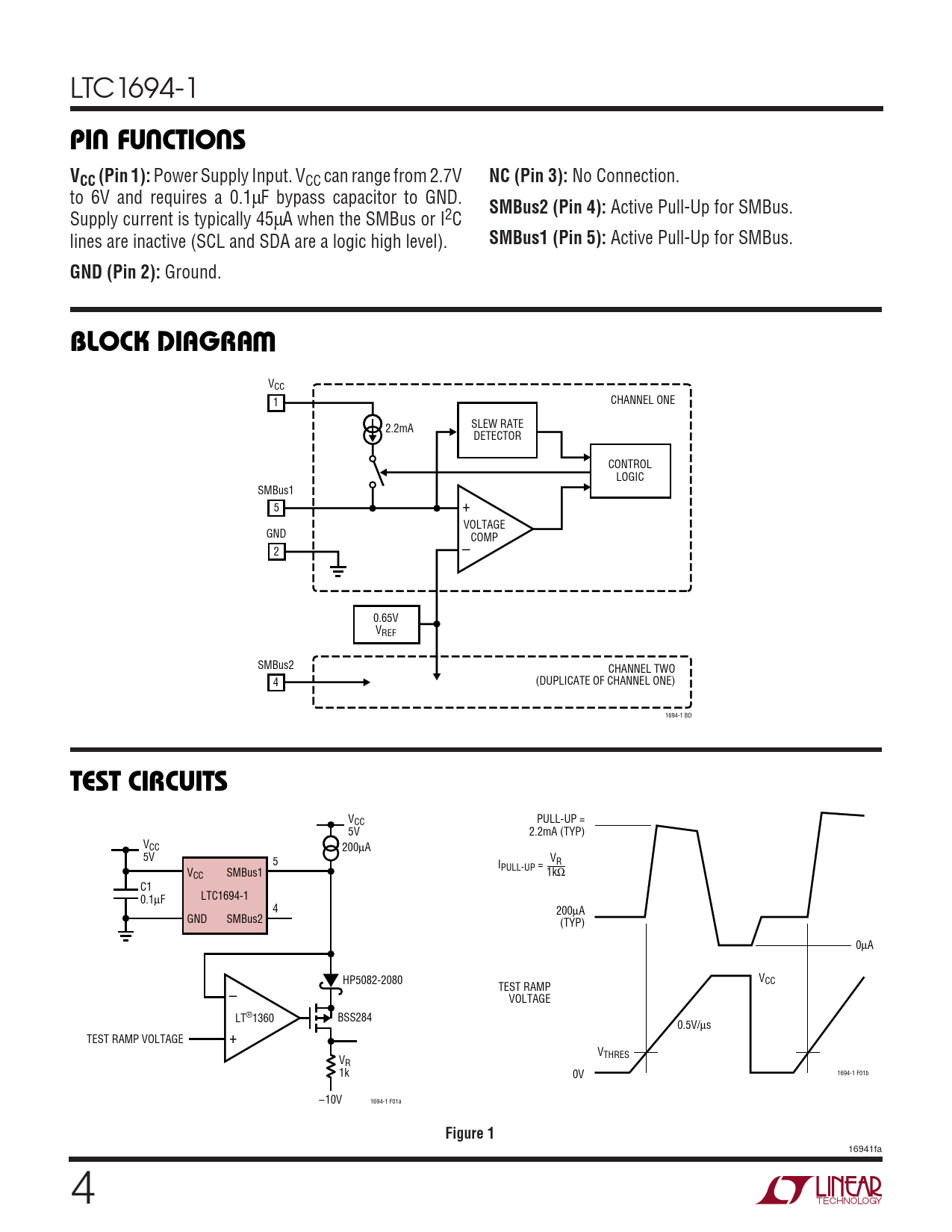

W BLOCK DIAGRAM
VCC CHANNEL ONE 1 SLEW RATE 2.2mA DETECTOR CONTROL LOGIC SMBus1 5 + VOLTAGE GND COMP 2 – 0.65V VREF SMBus2 CHANNEL TWO 4 (DUPLICATE OF CHANNEL ONE) 1694-1 BD
TEST CIRCUITS
VCC PULL-UP = 5V 2.2mA (TYP) VCC 200µA 5V 5 V I R V PULL-UP = CC SMBus1 1kΩ C1 LTC1694-1 0.1µF 4 200µA GND SMBus2 (TYP) 0µA HP5082-2080 VCC TEST RAMP – VOLTAGE LT®1360 BSS284 0.5V/µs TEST RAMP VOLTAGE + VTHRES VR 1k 1694-1 F01b 0V –10V 1694-1 F01a
Figure 1
16941fa 4
