ADL6012. Data Sheet. OUTLINE DIMENSIONS. DETAIL A. (JEDEC 95). 2.54. 3.10. 2.44. 3.00. 2.34. 0.50 BSC. 2.90. PIN 1. 2.10. 1.00. INDICATOR. AREA. 2.00. 0.35

ADL6012 Data Sheet OUTLINE DIMENSIONS DETAIL A (JEDEC 95) 2.54 3.10 2.44 3.00 2.34 0.50 BSC 2.90 PIN 1 2.10 1.00 INDICATOR AREA 2.00 0.35

Model Line for this Datasheet

Text Version of Document

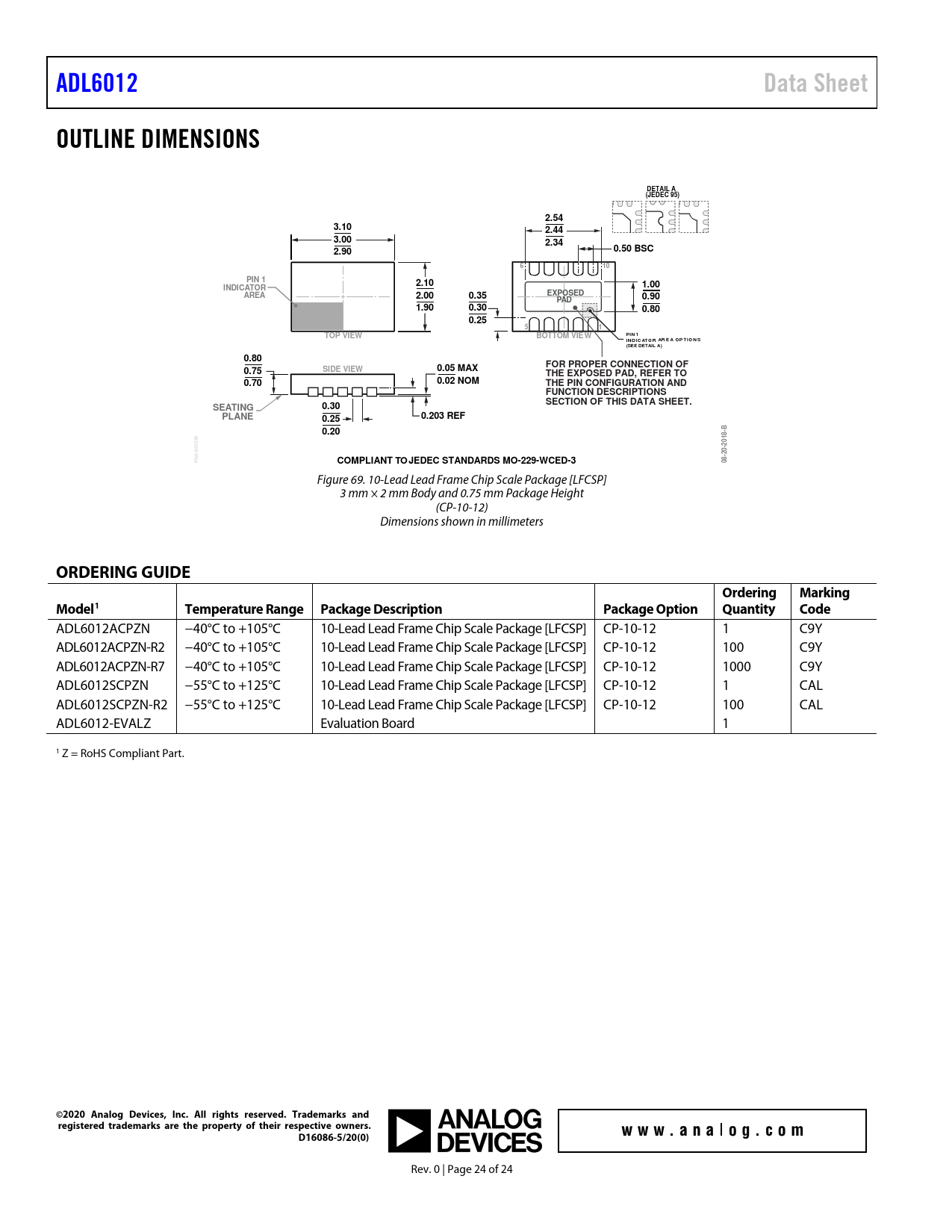

ADL6012 Data Sheet OUTLINE DIMENSIONS DETAIL A (JEDEC 95) 2.54 3.10 2.44 3.00 2.34 0.50 BSC 2.90 6 10 PIN 1 2.10 1.00 INDICATOR AREA 2.00 0.35 EXPOSED 0.90 PAD 1.90 0.30 0.80 0.25 5 1 TOP VIEW BOTTOM VIE W P IN 1 IN D IC AT O R AR E A OP T IO N S (SEE DETAIL A) 0.80 FOR PROPER CONNECTION OF 0.75 SIDE VIEW 0.05 MAX THE EXPOSED PAD, REFER TO 0.70 0.02 NOM THE PIN CONFIGURATION AND FUNCTION DESCRIPTIONS SECTION OF THIS DATA SHEET. SEATING 0.30 PLANE 0.25 0.203 REF 0.20 B 2018- -003696 20- G K P COMPLIANT TO JEDEC STANDARDS MO-229-WCED-3 08-
Figure 69. 10-Lead Lead Frame Chip Scale Package [LFCSP] 3 mm × 2 mm Body and 0.75 mm Package Height (CP-10-12) Dimensions shown in millimeters
ORDERING GUIDE Ordering Marking Model1 Temperature Range Package Description Package Option Quantity Code
ADL6012ACPZN −40°C to +105°C 10-Lead Lead Frame Chip Scale Package [LFCSP] CP-10-12 1 C9Y ADL6012ACPZN-R2 −40°C to +105°C 10-Lead Lead Frame Chip Scale Package [LFCSP] CP-10-12 100 C9Y ADL6012ACPZN-R7 −40°C to +105°C 10-Lead Lead Frame Chip Scale Package [LFCSP] CP-10-12 1000 C9Y ADL6012SCPZN −55°C to +125°C 10-Lead Lead Frame Chip Scale Package [LFCSP] CP-10-12 1 CAL ADL6012SCPZN-R2 −55°C to +125°C 10-Lead Lead Frame Chip Scale Package [LFCSP] CP-10-12 100 CAL ADL6012-EVALZ Evaluation Board 1 1 Z = RoHS Compliant Part.
