LT3681

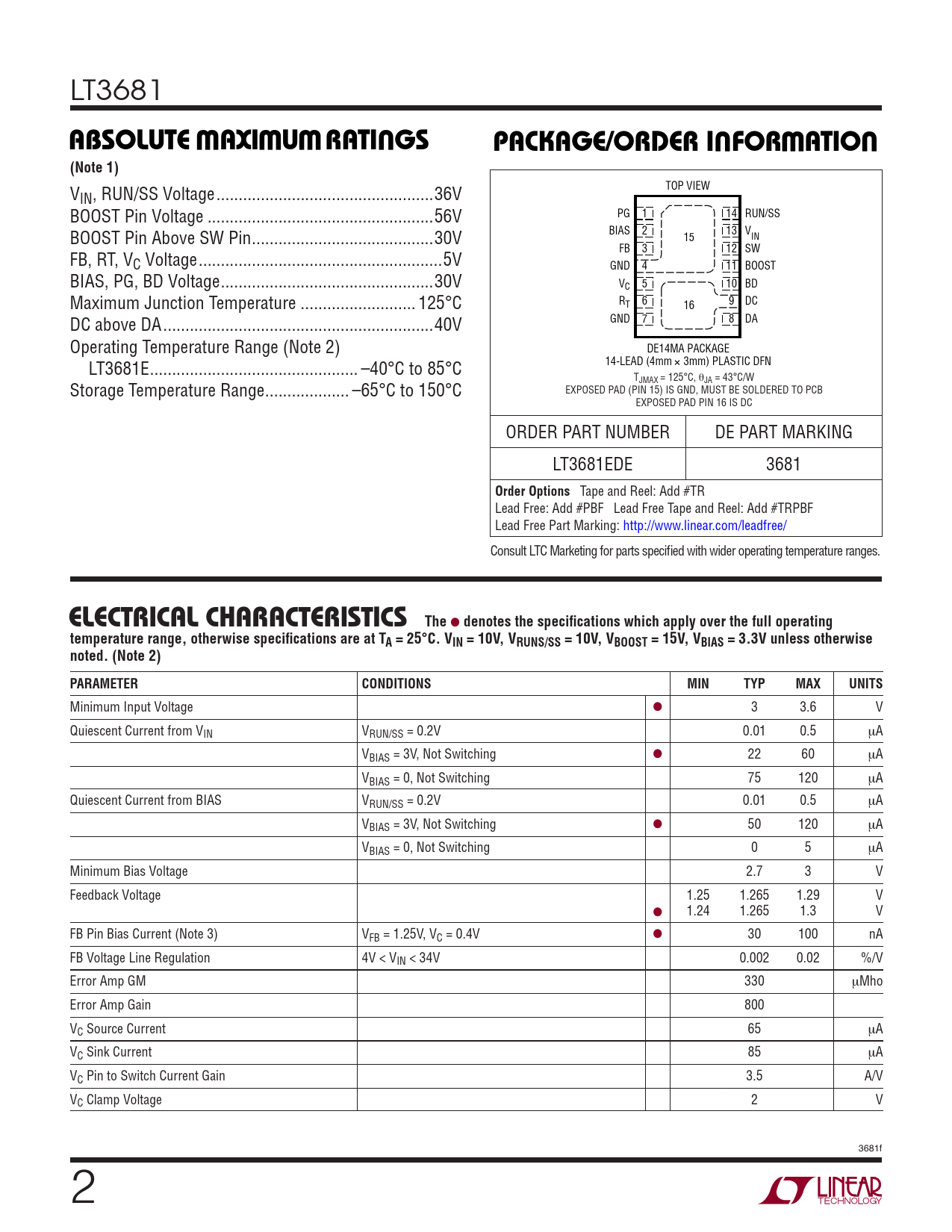

W W W U U W U ABSOLUTE AXI U RATI GS PACKAGE/ORDER I FOR ATIO (Note 1)
TOP VIEW VIN, RUN/SS Voltage ...36V BOOST Pin Voltage ...56V PG 1 14 RUN/SS BOOST Pin Above SW Pin ...30V BIAS 2 13 VIN 15 FB 3 12 SW FB, RT, VC Voltage ...5V GND 4 11 BOOST BIAS, PG, BD Voltage ..30V V 5 10 BD C Maximum Junction Temperature .. 125°C R 6 9 DC T 16 DC above DA ...40V GND 7 8 DA Operating Temperature Range (Note 2) DE14MA PACKAGE LT3681E ... –40°C to 85°C 14-LEAD (4mm ´ 3mm) PLASTIC DFN TJMAX = 125°C, θJA = 43°C/W Storage Temperature Range ... –65°C to 150°C EXPOSED PAD (PIN 15) IS GND, MUST BE SOLDERED TO PCB EXPOSED PAD PIN 16 IS DC ORDER PART NUMBER DE PART MARKING LT3681EDE 3681
Order Options
Tape and Reel: Add #TR Lead Free: Add #PBF Lead Free Tape and Reel: Add #TRPBF Lead Free Part Marking: http://www.linear.com/leadfree/ Consult LTC Marketing for parts specifi ed with wider operating temperature ranges.
ELECTRICAL CHARACTERISTICS The

denotes the specifi cations which apply over the full operating temperature range, otherwise specifi cations are at TA = 25°C. VIN = 10V, VRUNS/SS = 10V, VBOOST = 15V, VBIAS = 3.3V unless otherwise noted. (Note 2) PARAMETER CONDITIONS MIN TYP MAX UNITS
Minimum Input Voltage ● 3 3.6 V Quiescent Current from VIN VRUN/SS = 0.2V 0.01 0.5 μA VBIAS = 3V, Not Switching ● 22 60 μA VBIAS = 0, Not Switching 75 120 μA Quiescent Current from BIAS VRUN/SS = 0.2V 0.01 0.5 μA VBIAS = 3V, Not Switching ● 50 120 μA VBIAS = 0, Not Switching 0 5 μA Minimum Bias Voltage 2.7 3 V Feedback Voltage 1.25 1.265 1.29 V ● 1.24 1.265 1.3 V FB Pin Bias Current (Note 3) VFB = 1.25V, VC = 0.4V ● 30 100 nA FB Voltage Line Regulation 4V < VIN < 34V 0.002 0.02 %/V Error Amp GM 330 μMho Error Amp Gain 800 VC Source Current 65 μA VC Sink Current 85 μA VC Pin to Switch Current Gain 3.5 A/V VC Clamp Voltage 2 V 3681f 2
