Datasheet ADL5536 (Analog Devices) - 5

ManufacturerAnalog Devices
Description20 MHz TO 1.0 GHz IF Gain Block
Pages / Page14 / 5 — Data Sheet. ADL5536. TYPICAL SCATTERING PARAMETERS (S-PARAMETERS). Table …
RevisionB
File Format / SizePDF / 330 Kb
Document LanguageEnglish

Data Sheet. ADL5536. TYPICAL SCATTERING PARAMETERS (S-PARAMETERS). Table 2. Frequency. S11. S21. S12. S22. (MHz). Magnitude (dB)

Data Sheet ADL5536 TYPICAL SCATTERING PARAMETERS (S-PARAMETERS) Table 2 Frequency S11 S21 S12 S22 (MHz) Magnitude (dB)

Model Line for this Datasheet

Text Version of Document

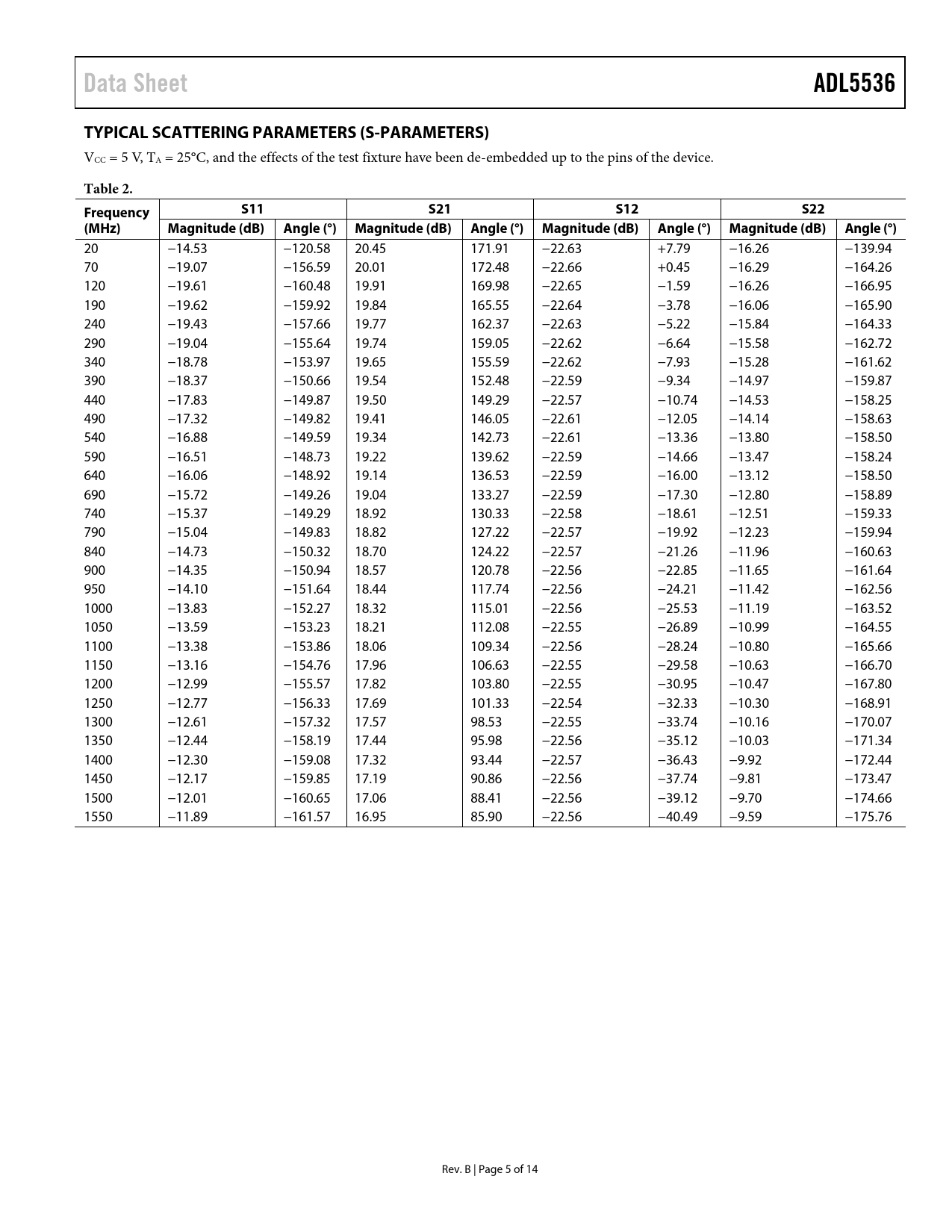

Data Sheet ADL5536 TYPICAL SCATTERING PARAMETERS (S-PARAMETERS)
VCC = 5 V, TA = 25°C, and the effects of the test fixture have been de-embedded up to the pins of the device.
Table 2. Frequency S11 S21 S12 S22 (MHz) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°) Magnitude (dB) Angle (°)
20 −14.53 −120.58 20.45 171.91 −22.63 +7.79 −16.26 −139.94 70 −19.07 −156.59 20.01 172.48 −22.66 +0.45 −16.29 −164.26 120 −19.61 −160.48 19.91 169.98 −22.65 −1.59 −16.26 −166.95 190 −19.62 −159.92 19.84 165.55 −22.64 −3.78 −16.06 −165.90 240 −19.43 −157.66 19.77 162.37 −22.63 −5.22 −15.84 −164.33 290 −19.04 −155.64 19.74 159.05 −22.62 −6.64 −15.58 −162.72 340 −18.78 −153.97 19.65 155.59 −22.62 −7.93 −15.28 −161.62 390 −18.37 −150.66 19.54 152.48 −22.59 −9.34 −14.97 −159.87 440 −17.83 −149.87 19.50 149.29 −22.57 −10.74 −14.53 −158.25 490 −17.32 −149.82 19.41 146.05 −22.61 −12.05 −14.14 −158.63 540 −16.88 −149.59 19.34 142.73 −22.61 −13.36 −13.80 −158.50 590 −16.51 −148.73 19.22 139.62 −22.59 −14.66 −13.47 −158.24 640 −16.06 −148.92 19.14 136.53 −22.59 −16.00 −13.12 −158.50 690 −15.72 −149.26 19.04 133.27 −22.59 −17.30 −12.80 −158.89 740 −15.37 −149.29 18.92 130.33 −22.58 −18.61 −12.51 −159.33 790 −15.04 −149.83 18.82 127.22 −22.57 −19.92 −12.23 −159.94 840 −14.73 −150.32 18.70 124.22 −22.57 −21.26 −11.96 −160.63 900 −14.35 −150.94 18.57 120.78 −22.56 −22.85 −11.65 −161.64 950 −14.10 −151.64 18.44 117.74 −22.56 −24.21 −11.42 −162.56 1000 −13.83 −152.27 18.32 115.01 −22.56 −25.53 −11.19 −163.52 1050 −13.59 −153.23 18.21 112.08 −22.55 −26.89 −10.99 −164.55 1100 −13.38 −153.86 18.06 109.34 −22.56 −28.24 −10.80 −165.66 1150 −13.16 −154.76 17.96 106.63 −22.55 −29.58 −10.63 −166.70 1200 −12.99 −155.57 17.82 103.80 −22.55 −30.95 −10.47 −167.80 1250 −12.77 −156.33 17.69 101.33 −22.54 −32.33 −10.30 −168.91 1300 −12.61 −157.32 17.57 98.53 −22.55 −33.74 −10.16 −170.07 1350 −12.44 −158.19 17.44 95.98 −22.56 −35.12 −10.03 −171.34 1400 −12.30 −159.08 17.32 93.44 −22.57 −36.43 −9.92 −172.44 1450 −12.17 −159.85 17.19 90.86 −22.56 −37.74 −9.81 −173.47 1500 −12.01 −160.65 17.06 88.41 −22.56 −39.12 −9.70 −174.66 1550 −11.89 −161.57 16.95 85.90 −22.56 −40.49 −9.59 −175.76 Rev. B | Page 5 of 14 Document Outline FEATURES FUNCTIONAL BLOCK DIAGRAM GENERAL DESCRIPTION TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS TYPICAL SCATTERING PARAMETERS (S-PARAMETERS) ABSOLUTE MAXIMUM RATINGS ESD CAUTION PIN CONFIGURATION AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS BASIC CONNECTIONS SOLDERING INFORMATION AND RECOMMENDED PCB LAND PATTERN ACPR PERFORMANCE ERROR VECTOR MAGNITUDE (EVM) PERFORMANCE EVALUATION BOARD OUTLINE DIMENSIONS ORDERING GUIDE
