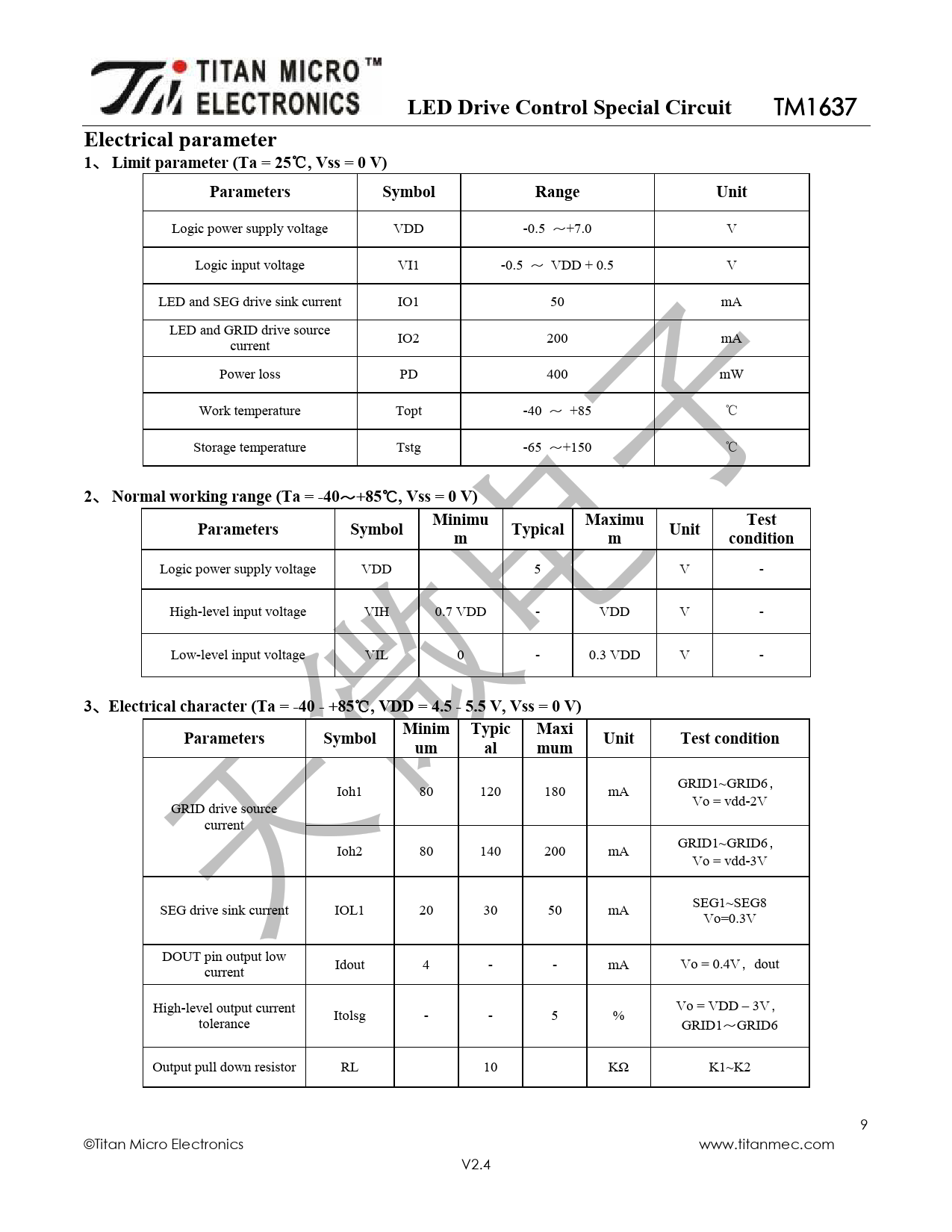

LED Drive Control Special Circuit. Electrical parameter 1. Limit parameter (Ta = 25. , Vss = 0 V). Parameters. Symbol. Range. Unit

LED Drive Control Special Circuit Electrical parameter 1 Limit parameter (Ta = 25 , Vss = 0 V) Parameters Symbol Range Unit

Model Line for this Datasheet

Text Version of Document

LED Drive Control Special Circuit
TM1637
Electrical parameter 1

Limit parameter (Ta = 25

, Vss = 0 V) Parameters Symbol Range Unit
Logic power supply voltage VDD -0.5 ~+7.0 V Logic input voltage VI1 -0.5 ~ VDD + 0.5 V LED and SEG drive sink current IO1 50 mA LED and GRID drive source IO2 200 mA current Power loss PD 400 mW Work temperature Topt -40 ~ +85 ℃ Storage temperature Tstg -65 ~+150 ℃
2

Normal working range (Ta = -40

+85

, Vss = 0 V) Minimu Maximu Test Parameters Symbol Typical Unit m m condition
Logic power supply voltage VDD 5 V - High-level input voltage VIH 0.7 VDD - VDD V - Low-level input voltage VIL 0 - 0.3 VDD V -
3

Electrical character (Ta = -40 - +85

, VDD = 4.5 - 5.5 V, Vss = 0 V) Minim Typic Maxi Parameters Symbol Unit Test condition um al mum
GRID1~GRID6, Ioh1 80 120 180 mA GRID drive source Vo = vdd-2V current GRID1~GRID6, Ioh2 80 140 200 mA Vo = vdd-3V SEG1~SEG8 SEG drive sink current IOL1 20 30 50 mA Vo=0.3V DOUT pin output low Idout 4 - - mA Vo = 0.4V,dout current High-level output current Vo = VDD – 3V, Itolsg - - 5 % tolerance GRID1~GRID6 Output pull down resistor RL 10 KΩ K1~K2 9 ©Titan Micro Electronics www.titanmec.com V2.4
